Toray Membran: Endüstriyel Ters Ozmoz (RO) Membranları

Toray membran, merkezi Japonya'da bulunan Toray Industries, Inc. tarafından üretilen spiral sarımlı su arıtma membran elemanlarıdır. Bu kategoride 10 ürün vardır: tamamı acı su (brackish) ters ozmoz (RO) elemanıdır ve TM700D, TMG(D) ve TMHA serilerinden 4040 ve 8040 ölçülü endüstriyel modellerden oluşur. Sayfadaki teknik değerler Toray'ın resmî ürün föylerinden alınmış üretici değerleridir.

Güncel fiyat ve stok bilgisi yukarıdaki ürün kartlarında yer alır.

Toray Membran Nedir, Hangi Ülkenin Markası?

Toray, merkezi Japonya'da bulunan Toray Industries, Inc.'in su arıtma membranlarında kullandığı markadır. Toray'ın resmî sayfasına göre şirket spiral sarımlı RO ve nanofiltrasyon elemanlarını ilk olarak selüloz asetat membranla üretmiştir; bugünkü RO ürünleri ISO 9001 kapsamında üretilen çapraz bağlı poliamid kompozit membranlardır.

Ters ozmozda basınçlandırılan besleme suyunun bir bölümü membrandan geçer; çözünmüş tuzların büyük bölümü membranda kalır ve konsantre suyla (brine) atılır, geçen su ürün suyu (permeat) olarak toplanır. Spiral sarımlı eleman, sistemdeki basınç kabının (pressure vessel) içine yerleştirilerek çalışır.

Bu kategorideki modellerin hepsi acı su RO elemanıdır; deniz suyu ve nanofiltrasyon (NF) modeli yoktur. Deniz suyu sistemleri için deniz suyu membranları, NF elemanları için CSM membran sayfamıza bakabilirsiniz. Diğer markalar su arıtma membranları ve membran kapları kategorimizdedir.

TM700D, TMG(D) ve TMHA Serileri Arasındaki Fark

Üç seri de 4040 ve 8040 ölçüde, çapraz bağlı tam aromatik poliamid kompozit membranla üretilir; farklar test basıncında, tuz gideriminde ve çalışma limitlerindedir.

TM700D: yüksek tuz giderimi

Föy tanımı “yüksek tuz giderimli, kimyasal dayanımı artırılmış acı su RO elemanı”dır; föy değerlerine göre üç seri içinde nominal tuz giderimi en yüksek olandır. Ürün suyu tuzluluğunun öncelikli olduğu tasarımlarda değerlendirilir.

TMG(D): düşük basınç

Föy tanımı “düşük basınçlı, kimyasal dayanımı artırılmış acı su RO elemanı”dır. Föye göre önerilen işletme basıncı 2,0 MPa'nın (yaklaşık 20 bar) altıdır ve düşük basınçlı elemanlar en yüksek performansı düşük tuzluluktaki acı suda verir.

TMHA: ultra düşük basınç

Föy tanımı “ultra düşük basınçlı acı su RO elemanı”dır; başlıkta kimyasal dayanım ifadesi yer almaz. En yüksek işletme basıncı ve kimyasal temizlik pH sınırı diğer iki seriden düşüktür.

Üç seride ortak test koşulu 25 °C sıcaklık, %15 geri kazanım ve pH 7'dir; ortak limitler aşağıdaki çalışma limitleri bölümündedir.

Kategorideki Toray Membran Modelleri

Tüm modeller acı su RO elemanıdır; değerler Toray föylerinden alınmıştır. Debi, tek elemanın test koşulundaki nominal üretimidir; sistem kapasitesi değildir.

Toray föyünde TMH20A-400 modelinin tam kodu TMH20A-400C olarak geçer. TM720D-400 8040 kategoride iki ayrı ürün kartında yer alır; iki kartın teknik değerleri aynı föye dayanır.

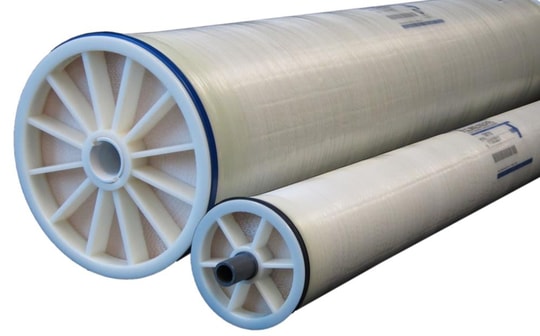

4040 ölçüde üç serinin de birer modeli vardır: TM710D 4040, TMG10D 4040 ve TMH10A 4040. 8040 ölçüde 440 ft² seçenekler TM720D-440 8040, TMG20D-440 ve TMH20A-440C ürün sayfalarındadır.

4040, 8040, 2540 ve 4021 Ölçü Kodları Nasıl Okunur?

Endüstriyel membran ölçü kodunda ilk iki rakam çapı inç ve onda biri olarak (40 = 4,0 inç), son iki rakam boyu inç olarak gösterir: 4040 yaklaşık 4 inç çap ve 40 inç boy, 8040 yaklaşık 8 inç çap ve 40 inç boydur. 2540 kodu 2,5 inç çap, 4021 kodu 21 inç boy demektir; gerçek ölçüler föyde verilir.

Bu kategoride kodunda “10” geçen modeller 4040, “20” geçenler 8040 ölçüdedir; 8040 modellerdeki -400 ve -440 eki ft² cinsinden membran alanıyla örtüşür. Aynı dış ölçüde 440 ft² modellerde besleme aralayıcısı (feed spacer) 28 mil (yaklaşık 0,71 mm), 400 ft² modellerde 34 mil'dir (yaklaşık 0,86 mm).

Ev tipi cihazlarda kullanılan 1812 gibi küçük ölçülü membranlar bu kategoride yoktur; onlar için membran filtre kategorimize bakabilirsiniz.

Föydeki Debi ve Tuz Giderimi Değerleri Nasıl Okunur?

• Nominal tuz giderimi: Elemanın föydeki test koşulunda beklenen tipik değeridir; minimum değer föyde verilen alt sınırdır.
• Ürün suyu debisi: Tek elemanın test koşulunda bir günde ürettiği sudur. gpd galon/gün demektir; 1 ABD galonu yaklaşık 3,785 litre olduğundan 11.000 gpd föyde 41,6 m³/gün olarak verilir.
• Test koşulu: Seriler farklı basınç (225, 150 ve 100 psi) ve tuzlulukta (TMHA 500, diğerleri 2.000 mg/L NaCl) test edildiğinden değerler bu farklar gözetilerek karşılaştırılır.

Sahadaki üretim ve ürün suyu kalitesi besleme suyunun sıcaklığına, tuzluluğuna, geri kazanım oranına ve basınca göre değişir; Toray föyü tasarım için güncel teknik bülten, tasarım kılavuzu ya da tasarım programının kullanılmasını ister. Besleme suyunun tuzluluğu TDS ile izlenir; ayrıntılar TDS nedir? yazımızdadır.

Çalışma Limitleri ve Ön Arıtma

• Klor ve oksitleyiciler: TM700D ve TMG(D) için besleme suyundaki klor 0,1 ppm'in altında, TMHA için ölçülemeyecek düzeyde olmalıdır. Föye göre serbest klor ve diğer oksitleyiciler, örneğin oksidasyonu hızlandıran ağır metaller bulunduğunda, membranda beklenmedik oksidasyona yol açar ve RO öncesinde giderilmelidir.
• SDI: Besleme suyunun kirlenme indeksi (SDI) en fazla 5 olmalıdır; askıda madde kum ve kartuş filtre gibi ön arıtma aşamalarıyla azaltılır.
• Sıcaklık, pH ve basınç: Besleme suyu en fazla 45 °C olabilir, sürekli çalışmada pH 2–11 aralığında tutulur. Föye göre izin verilen en yüksek işletme basıncı besleme suyu sıcaklığına göre değişir.
• Basınç kaybı: Eleman başına 15 psi (0,10 MPa), basınç kabı başına 50 psi (0,34 MPa) aşılmamalıdır; artış, besleme kanalında tıkanma belirtisi olarak izlenir.

Klor giderimi için uygun sistemler aktif karbon filtre sistemleri sayfamızdadır.

Hangi Toray Membranı Seçmeli?

1. Debi: Günlük ürün suyu ihtiyacını m³ olarak belirleyin. Eleman sayısı ve dizilimi föy debisine göre değil, tasarım programında gerçek koşullarla hesaplanır.
2. Besleme suyu TDS: Suyun analizini yaptırın. Düşük tuzluluktaki acı suda düşük ya da ultra düşük basınçlı TMG(D) ve TMHA, ürün suyunda daha düşük tuzluluk hedefleniyorsa TM700D değerlendirilir.
3. Basınç ve pompa: TMHA'nın en yüksek işletme basıncı 365 psi (2,5 MPa), diğer iki serinin 600 psi'dir (4,1 MPa); pompanın ve sistemin bu sınırlara uygunluğu kontrol edilir.
4. Basınç kabı: 4 inç kaba 4040, 8 inç kaba 8040 eleman takılır; 400 ve 440 ft² 8040 modellerin dış ölçüleri aynıdır, seçim tasarım hesabıyla yapılır.
5. Kimyasal temizlik: Temizlik programı pH 1–13 aralığını kullanıyorsa TMHA'nın temizlik sınırının pH 1–12 olduğu dikkate alınır.

Membranın takılacağı komple sistemler sanayi tipi ters ozmoz sistemleri sayfamızdadır.

Devreye Alma, Duruş ve Muhafaza

• Ambalaj: Föye göre Toray RO elemanları ıslak test edilir, ağırlıkça %1 sodyum bisülfit koruma çözeltisiyle işlenir ve oksijen geçirmeyen torbalarda vakumlanır.
• İlk çalıştırma: Föy, işletmenin ilk bir saatinde üretilen ürün suyunun atılmasını şart koşar.
• Duruş: Biyolojik çoğalmayı önlemek için elemanların iki günde bir, ön arıtmadan geçmiş besleme suyu gibi yeterli kalitede suyla 30–60 dakika yıkanması önerilir; yıkama suyu kalitesi için Toray RO kullanım kılavuzuna (RO Handling Manual) başvurulur.

Performans Takibi: Membran Ne Zaman Değiştirilir?

Toray föylerinde sabit bir kullanım ömrü verilmez; ömür besleme suyuna, ön arıtmaya ve işletmeye bağlıdır, karar ölçüme göre verilir.

Kimyasal temizlikten sonra debi ve tuz giderimi geri gelmiyorsa ya da basınç kaybı sınırları aşılıyorsa eleman değişimi değerlendirilir. Membran ömrünü etkileyen etkenler membran filtre ömrü ne kadar? yazımızdadır.

Sipariş Öncesi Bilgiler, Kargo ve Servis

Mevcut sistemde değişim yapılıyorsa eski elemanın model kodunu, basınç kabının çapını, besleme suyu analizini ve hedef debiyi paylaşmanız uygun modelin belirlenmesini kolaylaştırır. Değişimde Toray'ın ayrıca listelediği interconnector, O-ring ve brine seal (konsantre contası) parçalarının durumu da kontrol edilir. Türkiye geneline kargo ve servis desteği verilir.
