TR-3 Endüstriyel Su Arıtma Sistemi (Günde 3500 L, Direk Akışlı)
TR-3, günde 3500 litre kapasiteli, direk akışlı endüstriyel su arıtma sistemidir. Su önce üç adet 20 inç kartuşta (5 mikron sediment, siliphos + GAC karbon, CTO) ön arıtmadan geçer; ardından rotary tip pompanın verdiği basınçla HFT membran dış kabındaki Vontron 2,5 inç ve Star 4 inç membranlara ulaşır. Ekipman fırın boyalı karbon çelik şase üzerine kuruludur; sistem 220 V mekanik kartlı panoyla çalışır, ürün suyu ve atık su debimetrelerle izlenir.
Kısaca
- Tip
- Direk akışlı endüstriyel sistem
- Kapasite
- Günde 3500 litre
- Membranlar
- Vontron 2,5 inç ve Star 4 inç
- Ön filtrasyon
- 3 adet 20 inç kartuş
- Pano
- Mekanik kartlı, 220 V
- Şase
- Fırın boyalı karbon çelik
- Garanti
- 2 yıl, filtreler hariç
Aşamalar Ne İşe Yarar?
| Aşama |
Filtre / ünite |
Görevi |
| 1 |
20 inç 5 mikron sediment |
Askıdaki kum, pas ve çamur parçalarını tutar; arkadaki kartuşları ve membranları tortu yükünden korur. |
| 2 |
20 inç siliphos + GAC karbon (%50 - %50) |
Kartuşun yarısı siliphos, yarısı granül aktif karbondur. Siliphos kireç taşı oluşumunu yavaşlatmaya yöneliktir, suyun sertliğini düşürmez; GAC kısmı klor ile tat ve koku veren maddeleri azaltır. |
| 3 |
20 inç CTO filtre |
Blok karbon kartuşudur; klorun ve ince partiküllerin membranlara ulaşmasını azaltır. |
| 4 |
Vontron 2,5 inç ve Star 4 inç membranlar |
Su, pompanın basıncıyla HFT membran dış kabındaki membranlardan geçirilir; membrandan geçen ürün suyu ile geri kalan atık su ayrı hatlardan çıkar. |
Siliphos kristallerinin nasıl çalıştığını silifoz filtre nedir, ne işe yarar yazımızda anlattık. 20 inç yedek kartuşlar kartuş filtreler kategorimizdedir.
Sistem Donanımı

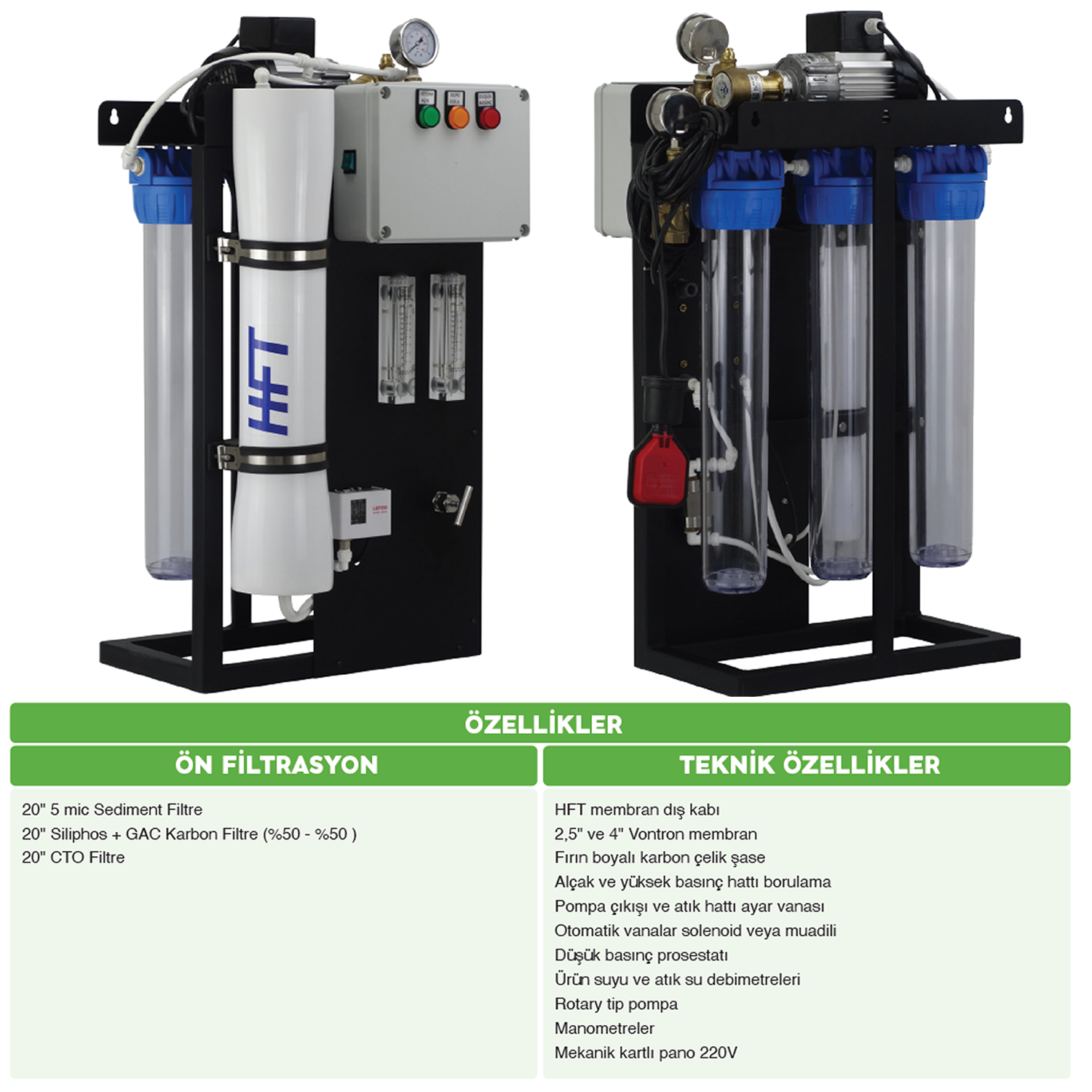

Ürün sayfasında TR-3'ün teknik özellikleri olarak sayılan ekipman ve her birinin sistemdeki görevi aşağıdadır.
| Donanım |
Sistemdeki görevi |
| Rotary tip pompa |
Membranların çalışması için gereken basıncı üretir. |
| Pompa çıkışı ve atık hattı ayar vanası |
Pompa çıkışındaki basıncı ve atık hattından çıkan su miktarını ayarlamakta kullanılır. |
| Otomatik vanalar (solenoid ya da muadili) |
Sistem çalışıp durdukça su hattını elektrikle açıp kapatır. |
| Düşük basınç prosestatı |
Giriş basıncı ayarlanan değerin altına indiğinde sistemi durdurur; pompanın susuz çalışmasını önlemeye yöneliktir. |
| Ürün suyu ve atık su debimetreleri |
İki hattan geçen suyun debisini gösterir; ürün suyu ile atık su arasındaki oran buradan izlenir. |
| Manometreler |
Hattaki basınç değerlerini gösterir; ön filtre kirlenmesi ve pompa basıncı bu göstergelerden takip edilir. |
| Alçak ve yüksek basınç hattı borulama |
Pompa öncesindeki alçak basınç hattı ile pompa sonrasındaki yüksek basınç hattı ayrı borulanır. |
| Mekanik kartlı pano, 220 V |
Pompa ve otomatik vanaların elektrik kumandasını yapar. |
| HFT membran dış kabı |
Membranların yerleştirildiği basınca dayanıklı kaptır. |
| Fırın boyalı karbon çelik şase |
Pompa, kaplar ve panonun üzerine monte edildiği taşıyıcı çerçevedir. |
Teknik Bilgiler
| Özellik |
Bilgi |
| Ürün |
TR-3 endüstriyel su arıtma sistemi |
| Stok kodu |
BDR-CMPTR-250 |
| Marka |
AQUA BELLA |
| Sistem tipi |
Direk akışlı |
| Günlük kapasite |
3500 litre |
| Membranlar |
Vontron 2,5 inç ve Star 4 inç |
| Membran kabı |
HFT membran dış kabı |
| Ön filtrasyon |
20 inç 5 mikron sediment; 20 inç siliphos + GAC karbon (%50 - %50); 20 inç CTO |
| Pompa |
Rotary tip |
| Vanalar |
Pompa çıkışı ve atık hattı ayar vanası; solenoid ya da muadili otomatik vanalar |
| Koruma |
Düşük basınç prosestatı |
| Göstergeler |
Ürün suyu ve atık su debimetreleri; manometreler |
| Borulama |
Alçak ve yüksek basınç hattı |
| Pano |
Mekanik kartlı, 220 V |
| Şase |
Fırın boyalı karbon çelik |
| Garanti |
2 yıl resmi garanti; filtreler garanti kapsamında değildir |
Endüstriyel sistemlerde kullanılan yedek membranlar ve membran kapları su arıtma membranlar ve membran kapları kategorimizde, farklı kapasitelerdeki sistemler sanayi tipi ters ozmoz sistemleri kategorimizde yer alır.
Kurulumdan Önce Kontrol
- Elektrik: Pano 220 V ile çalışır; kurulum yerine uygun elektrik hattı çekilmelidir.
- Besleme basıncı: Düşük basınç prosestatı, giriş basıncı yetersiz kaldığında sistemi durdurur; besleme hattının basıncı ve debisi kurulumdan önce ölçülür.
- Atık su: Atık su hattı için sisteme yakın, sürekli akışı kaldıracak bir gider bulunmalıdır.
- Ham su analizi: Siliphos kireç oluşumunu yavaşlatmaya yöneliktir, sertliği düşürmez. Giriş suyunun sertlik, demir ve TDS değerleri bilinmeli; analiz sonucu ek ön arıtma gerektirebilir.
- Yerleşim: Şase, manometre ve debimetrelerin okunabileceği, kartuş değişimi için önü açık bir alana konur.
TR-3 tesis ölçeğinde bir sistemdir; tek bir ev mutfağına yönelik tezgah altı su arıtma cihazı seçenekleri Evsel Arıtma kategorimizde listelenir.
Sık Sorulan Sorular
TR-3'ün günlük kapasitesi nedir?
Ürün adında günlük kapasite 3500 litre olarak verilir. Membranlı sistemlerde sahadaki üretim su sıcaklığına, besleme basıncına ve giriş suyunun değerlerine göre değişir.
Sistemde hangi membranlar kullanılır?
Vontron 2,5 inç ve Star 4 inç membranlar kullanılır. Membranlar HFT membran dış kabına yerleştirilir.
Siliphos + GAC kartuşu ne işe yarar?
Kartuşun yarısı siliphos, yarısı granül aktif karbondur. Siliphos kireç taşı oluşumunu yavaşlatmaya yöneliktir ve sertliği düşürmez; GAC klor, tat ve koku veren maddeleri azaltır.
Ürün suyu ve atık su nasıl izlenir?
Sistemde ürün suyu ve atık su için ayrı debimetreler ile manometreler bulunur. Atık hattından çıkan su miktarı ayar vanasıyla düzenlenir.
Düşük basınç prosestatı ne işe yarar?
Giriş basıncı ayarlanan değerin altına düştüğünde sistemi durdurur. Amaç, pompanın susuz kalarak çalışmasını önlemektir.
Elektrik bağlantısı nasıl?
Sistem mekanik kartlı pano ile 220 V elektrikle çalışır. Pompa ve otomatik vanaların kumandası bu panodan yapılır.
Garanti süresi ne kadar?
Cihazın 2 yıl resmi garantisi vardır; filtreler garanti kapsamında değildir.
