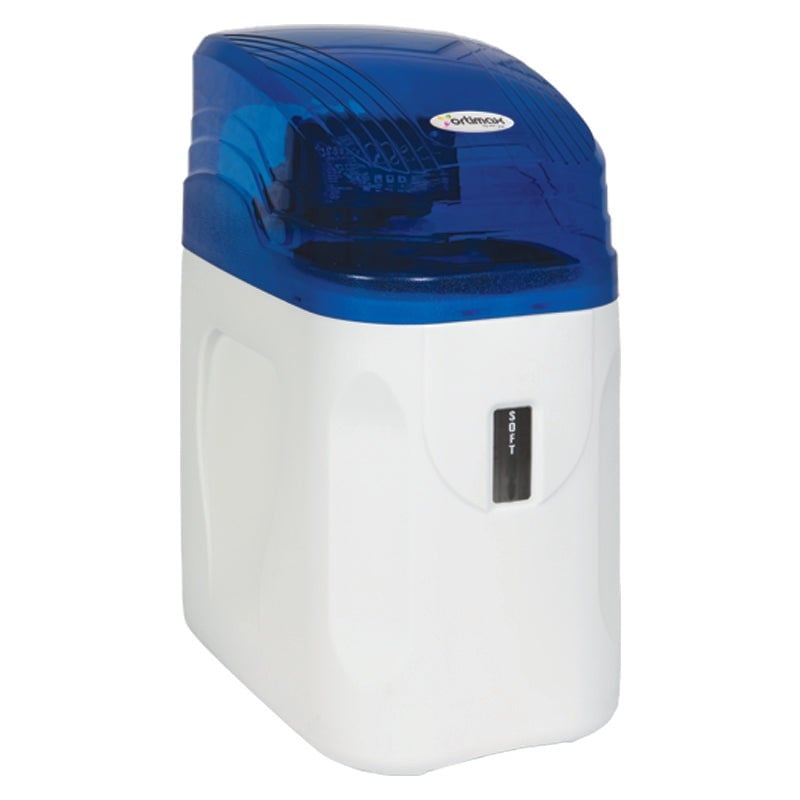

Ortimax ORT-100 Soft Midi Su Yumuşatma Cihazı (Zaman Kontrollü, 1" Bağlantı)
ORT-100 Soft Midi, Ortimax markalı, kompakt polietilen kabinetli bir su yumuşatma cihazıdır. Sodyum formundaki katyonik reçine, sertliğe neden olan kalsiyum ve magnezyum iyonlarını sodyum iyonlarıyla değiştirir; rejenerasyonu tam otomatik, zaman kontrollü valf programlanan gün ve saatte başlatır. Tesisat bağlantısı 1", elektrik beslemesi 220 V / 50 Hz, çalışma basıncı 2–7 bar ve kullanım sıcaklığı 4–50 °C'dir. Mineral tankı ve tuz bölümü aynı kabinet içinde yer alır.
Kısaca
- Tip
- Kabinetli su yumuşatma (iyon değişimi)
- Valf
- Tam otomatik, zaman kontrollü
- Çalışma basıncı
- 2–7 bar (tank test basıncı 10 bar)
- Garanti
- 2 yıl, filtreler hariç
Nasıl Çalışır?
Sert su reçine yatağından geçerken kalsiyum ve magnezyum iyonları reçineye bağlanır, reçinedeki sodyum iyonları suya bırakılır. Böylece sertlik ve kireç oluşumu eğilimi azalır. Belirli miktarda su geçtikten sonra reçinenin sertlik tutma kapasitesi dolar ve reçine tuzlu suyla rejenere edilerek yeniden hizmete hazırlanır.
ORT-100'de rejenerasyon beş aşamalı bir döngüdür:
| Aşama |
Görevi |
| 1. Geri yıkama |
Reçine yatağını gevşetir ve birikmiş fiziksel yükün gidere atılmasını sağlar. |
| 2. Tuzlu su emişi |
Yoğun sodyum çözeltisini reçine yatağına çekerek sertlik iyonlarının bırakılmasını başlatır. |
| 3. Yavaş durulama |
Tuzlu suyun yatakta kontrollü temasını sürdürür ve iyon değişimini tamamlar. |
| 4. Hızlı durulama |
Artık tuzlu suyu tahliye eder ve reçine yatağını servis akışına hazırlar. |
| 5. Tuzlu su tankı dolumu |
Bir sonraki rejenerasyon için gerekli suyu tuz bölmesine yeniden alır. |
Rejenerasyon atık suyu gidere verilir. Bu döngüyü rejenerasyon nedir yazımızda ayrıntılı anlattık.
Teknik Bilgiler
| Özellik |
Bilgi |
| Marka |
Ortimax |
| Stok kodu |
ORT-100 |
| Ürün tipi |
Kompakt kabinetli su yumuşatma cihazı (Soft Midi) |
| Kontrol tipi |
Tam otomatik, zaman kontrollü valf; rejenerasyon gün/saat programına göre başlar |
| Tesisat bağlantısı |
1" |
| Elektrik |
220 V, 50 Hz; topraklı, kuru ve güvenli priz gerekir |
| Çalışma basıncı |
2–7 bar; düşük ya da yüksek basınçta pompa veya regülatör gerekebilir |
| Tank test basıncı |
10 bar (sürekli çalışma basıncı değildir) |
| Sıcaklık |
4–50 °C; cihaz donmaya karşı korunmalıdır |
| Gövde |
Polietilen kabinet; fiberglas/polietilen mineral tankı |
| Yerleşim |
Kuru, havalandırılan ve servis erişimli alan |
| Tuz |
Üreticinin önerdiği kalitede tablet tuz; sofra tuzu kullanılmaz |
| Garanti |
2 yıl resmi garanti; filtreler garanti kapsamında değildir |
Önemli: ORT-100 model adı reçine litresini, servis debisini ya da rejenerasyon kapasitesini göstermez. Cihazın kullanım yerine uygunluğu su analizi ve tüketim verisiyle birlikte değerlendirilir.
Neyi Azaltır, Neyi Azaltmaz?
Yumuşatma, filtrasyonla aynı şey değildir: cihaz çözünmüş sertlik iyonlarını değiştirir.
| Parametre |
Sistemin rolü |
| Kalsiyum ve magnezyum sertliği |
Katyonik reçineyle iyon değişimi yoluyla azaltır. |
| Kireç taşı oluşumu |
Sertlik azaldıkça yüzey ve ekipmanlardaki birikim azalabilir. |
| Kum ve tortu |
Gidermez; gerekirse sediment ön filtre kurulur. |
| Klor ve koku |
Gidermez; klor için karbon aşaması gerekir. |
| Mikroorganizma |
Dezenfeksiyon sağlamaz; mikrobiyolojik risk için analize uygun dezenfeksiyon gerekir. |
| TDS |
RO sistemindeki gibi belirgin düşüş beklenmez; iyonlar sudan ayrılmaz, kalsiyum ve magnezyum sodyumla değiştirilir. |
TDS'yi düşüren ters ozmozlu (RO) su arıtma cihazı modellerimiz Evsel Arıtma kategorisindedir.
Valf ve Kontrol
ORT-100 zaman kontrollü bir valfle çalışır: rejenerasyon, gerçek su tüketimini ölçmek yerine ayarlanan takvime göre otomatik başlar ve sürekli elle müdahale gerektirmez. Gün ve saat, ham su sertliği ile tüketim hesabına uygun programlanmalıdır. Zaman ve debi kontrollü valflerin farkı:
| Konu |
Zaman kontrollü (ORT-100) |
Debi kontrollü sistem |
| Rejenerasyon tetikleme |
Programlanan gün ve saat |
Ölçülen su tüketimi / kapasite |
| Tüketim düzeni |
Düzenli ve öngörülebilir tüketimde uygun programlanabilir |
Değişken tüketimde kapasiteyi daha yakından takip edebilir |
| Ayar |
Sertlik ve ortalama tüketime göre doğru gün aralığı gerekir |
Sertlik ve hacim kapasitesi doğru girilmelidir |
| Risk |
Çok sık ayarda tuz/su israfı, seyrek ayarda sert su kaçışı olabilir |
Sayaç ya da ayar hatası kapasite hesabını bozabilir |
Elektrik kesintisinden sonra valf saati ve rejenerasyon programı yeniden doğrulanmalıdır. Takvimle çalışan diğer modeller zaman kontrollü yumuşatma sistemleri kategorimizdedir.
Kapasite ve Kullanım Alanı
Doğru cihaz seçimi iki grup veriye dayanır:
- Su analizi: Toplam sertlik (°f, °dH veya mg/L CaCO₃); demir ve mangan; tortu ve bulanıklık; klor ve pH; iletkenlik/TDS.
- Tüketim verisi: Günlük ortalama su tüketimi; pik eş zamanlı debi; kullanıcı, daire ve cihaz sayısı; rejenerasyon sırasında su ihtiyacı; giriş basıncı ve boru çapı.
Boyutlandırma mantığı: Sertlik × tüketim, reçinenin iki rejenerasyon arasındaki yükünü belirler; pik debi ise reçine yatağından geçiş hızını ve çıkış sertliğini etkiler. İki hesabın da uygun olması gerekir.
- Ev ve daire: Analiz ve debi uygun olduğunda kombi, termosifon, armatür ve beyaz eşyaların kireç yükünü azaltır.
- Ofis ve küçük işletme: Düşük ve orta tüketimli kullanım noktalarında su sertliği kontrolü için kompakt kabinet çözümü olarak değerlendirilebilir.
- Isıtma ve sıcak su öncesi: Kapasitesi uygun projelerde kazan, sıcak su üreticisi ya da hassas ekipman öncesinde kireç oluşumunu azaltmaya yöneliktir.
Kabinetli diğer modeller kabinetli yumuşatma sistemleri kategorimizde; aynı markanın maxi kabinetli modeli ORT-150 Softmax Maxi su yumuşatma cihazı sayfasındadır.
Kurulum ve Bağlantı
Önerilen montaj düzeni:
- Model uygunluğu: Ham su analizine ve pik debiye göre model uygunluğu teknik ekipçe doğrulanır.
- Yerleşim: Cihaz donmayan, kuru, düz, havalandırılan ve bakım için erişilebilir bir alana yerleştirilir.
- Giriş ekipmanı: Giriş hattına sediment ön filtre, manometre ve uygun kapatma vanaları planlanır.
- Bağlantı: 1" giriş/çıkış bağlantıları gövdeye boru gerilimi bindirmeden yapılır.
- By-pass: Servis sırasında suyun devam etmesi isteniyorsa üç vanalı by-pass hattı kurulur.
- Drenaj: Rejenerasyon atık suyu için geri basınç oluşturmayan, hava boşluklu güvenli drenaj hazırlanır.
- Taşma: Taşma bağlantısı uygun gider noktasına yönlendirilir; drenaj ve taşma hatları birleştirilmez.
- Elektrik: 220 V / 50 Hz topraklı priz kuru ve su sıçramasına karşı korunan yerde olmalıdır.
- Tuz ve program: Tuz tankına üreticinin önerdiği kalitede tablet tuz eklenir; ilk programlama yapılır.
- Devreye alma: Giriş ve çıkış sertliği ölçülür; kaçaklar ve rejenerasyon adımları kontrol edilir.
Yanlış drenaj, hatalı valf ayarı ya da uygun olmayan kapasite; tuz ve su israfına, sert su kaçışına ve tesisat sorunlarına yol açabilir. Montaj adımlarını su yumuşatma cihazı montajı yazımızda anlattık.
Bakım ve Sorun Giderme
| Kontrol |
İzlenecek durum |
Bakım |
| Tablet tuz seviyesi |
Tuzlu su hazırlamaya yetecek kadar tuz bulunmalı |
Düzenli tamamlanır; tank ağzına kadar aşırı doldurulmaz. |
| Tuz köprüsü |
Üstte tuz varken altta boşluk oluşabilir |
Güvenli biçimde kontrol edilip üretici yöntemine göre giderilir. |
| Çıkış sertliği |
Rejenerasyon öncesi/sonrası sertlik artışı |
Program, tuz emişi ve reçine kapasitesi değerlendirilir. |
| Drenaj akışı |
Rejenerasyonda kesintisiz ve geri basınçsız tahliye |
Hortum kıvrılması, tıkanma ve gider seviyesi kontrol edilir. |
| Ön filtre |
Debi ya da basınç düşüşü |
Sediment kartuşu su yüküne göre yenilenir. |
| Valf saati |
Elektrik kesintisi sonrası saat/program sapması |
Takvim ve rejenerasyon saati yeniden doğrulanır. |
| Belirti |
Olası neden |
Kontrol / çözüm |
| Çıkış suyu sert |
Tuz bitmiş, program hatalı, reçine doygun ya da by-pass açık |
Tuz, valf konumu, rejenerasyon ve sertlik ayarlarını kontrol edin. |
| Tuz tüketmiyor |
Tuz köprüsü, enjektör tıkanması ya da emiş hattı sorunu |
Tuz emiş devresini yetkili servise kontrol ettirin. |
| Sürekli drenaja su gidiyor |
Valf servis konumuna dönememiş ya da conta/piston sorunu |
Cihazı by-pass'a alıp teknik servis çağırın. |
| Debi düşük |
Ön filtre tıkalı, basınç yetersiz ya da cihaz pik debiye göre küçük |
Basınç farkını ölçün, proje kapasitesini yeniden değerlendirin. |
| Suda tuzlu tat |
Durulama tamamlanmamış ya da drenaj kısıtlı |
Elle durulama ve drenaj kontrolü için servise başvurun. |
| Tuz tankı taşıyor |
Şamandıra, dolum süresi ya da drenaj sorunu |
Suyu kapatıp cihazı by-pass'a alın; servise başvurun. |
Sık Sorulan Sorular
ORT-100 Soft Midi nasıl yumuşatma yapar?
Sodyum formundaki katyonik reçine, sertliğe neden olan kalsiyum ve magnezyum iyonlarını sodyum iyonlarıyla değiştirir.
Ürün hangi marka ve stok kodundadır?
Marka Ortimax, stok kodu ORT-100'dür.
Bağlantı ölçüsü nedir?
Tesisat bağlantısı 1" ölçüsündedir.
Çalışma basıncı ve sıcaklığı nedir?
Çalışma basıncı 2–7 bar, kullanım sıcaklığı 4–50 °C'dir. Tank test basıncı 10 bardır; bu değer sürekli çalışma basıncı değildir.
Rejenerasyon nasıl başlar?
Bu model zaman kontrollüdür; programlanan gün ve saatte otomatik rejenerasyon başlatır.
Rejenerasyon kaç aşamadır?
Geri yıkama, tuzlu su emişi, yavaş durulama, hızlı durulama ve tuzlu su dolumu olmak üzere beş ana aşamadır.
Hangi tuz kullanılmalıdır?
Su yumuşatma cihazlarına uygun, üreticinin önerdiği kalitede tablet tuz kullanılmalıdır; sofra tuzu kullanılmamalıdır.
Sistem kloru ve tortuyu giderir mi?
Temel görevi sertliği azaltmaktır. Tortu için sediment ön filtre, klor için karbon aşaması gerekir; cihaz dezenfeksiyon yapmaz.
Yumuşatılmış suyun TDS değeri düşer mi?
RO sistemindeki gibi belirgin TDS düşüşü beklenmez; cihaz iyonları sudan ayırmaz, kalsiyum ve magnezyumu sodyumla değiştirir.
Garanti süresi ne kadar?
Cihazın 2 yıl resmi garantisi vardır; filtreler garanti kapsamında değildir.
