Endüstriyel UV Dezenfeksiyon

ES-120 Ultraviyole Cihazı Nedir?

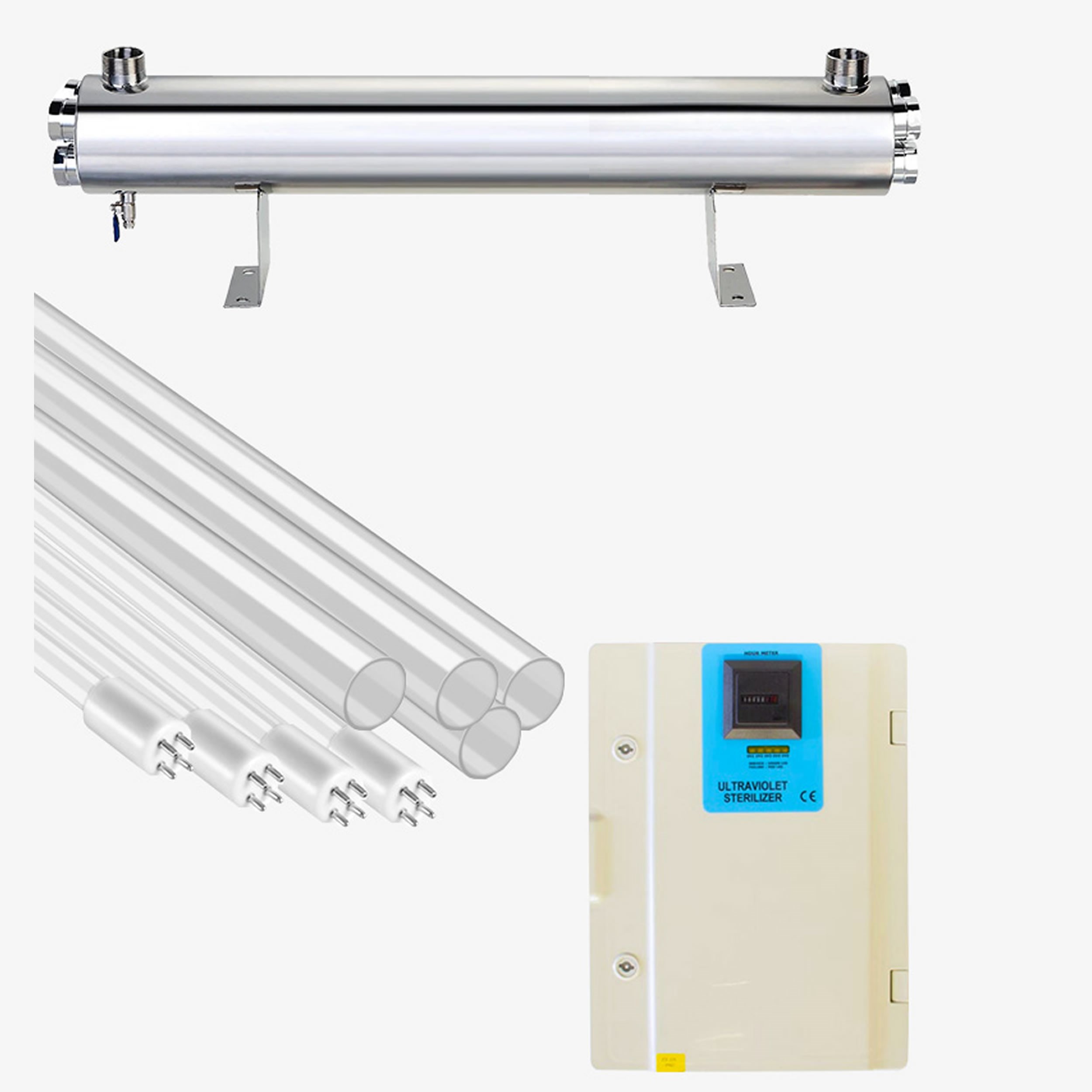

ES-120, suyun ultraviyole ışınlarla dezenfeksiyon aşamasından geçirilmesi için kullanılan dört lambalı endüstriyel UV cihazıdır. Kimyasal dozlama gerektirmeyen fiziksel çalışma prensibiyle arıtma sistemlerinin son dezenfeksiyon basamağında konumlandırılabilir.

Yüksek debi ve kompakt dezenfeksiyon altyapısı

Cihaz, saatte 20 m³ su akış kapasitesine sahiptir. 260 W toplam güç, dört UV lamba ve 304 kalite paslanmaz reaktör gövdesi aynı sistem üzerinde birleştirilmiştir.

2″ dişli giriş-çıkış ölçüsü; uygun çapta hazırlanmış tesisat hatlarına bağlantıyı kolaylaştırır. Pro pano veya dijital pano seçeneğiyle farklı kontrol ihtiyaçlarına uyarlanabilir.

20 m³/SAAT DEBİ

Renkli Özellik Kartları

Öne Çıkan Sistem Özellikleri

⇄

20 m³/saat Akış

Proje debisi saatte 20 m³ olan su hatları için belirtilen kapasite değeridir.

4×

Dört UV Lamba

Reaktör içerisinde dört adet Ligth Tech marka UV lamba kullanılmaktadır.

⚡

260 W Güç

Sistem 220 V / 50 Hz elektrik beslemesiyle toplam 260 W güçte çalışır.

304

Paslanmaz Çelik

Su ile temas eden reaktör gövdesi 304 kalite paslanmaz çelikten üretilmiştir.

8 Bar Basınç

Ürünün belirtilen çalışma basıncı 8 bardır. Tesisat basıncı kurulum öncesinde kontrol edilmelidir.

2″

Tesisat Uyumu

Giriş ve çıkışta 2″ dişli bağlantı ölçüsüyle yüksek debili borulama sistemlerine entegre edilir.

Fiziksel Dezenfeksiyon

Ultraviyole Sistemi Nasıl Çalışır?

Su, paslanmaz çelik reaktör odasından geçerken UV lambaların oluşturduğu ışığa maruz kalır. Dezenfeksiyon performansının sürekliliği; suyun berraklığına, gerçek debiye, lambaların durumuna ve doğru sistem boyutlandırmasına bağlıdır.

01 Ön Arıtılmış Su

Tortu ve bulanıklığı azaltılmış su UV ünitesine yönlendirilir.

02 Reaktöre Giriş

Su, 2″ bağlantı üzerinden paslanmaz çelik gövdeye girer.

03 UV Teması

Dört lambalı yapı suyun UV ışınlarıyla temasını sağlar.

04 Sistem Çıkışı

Dezenfeksiyon aşamasından geçen su tesisat hattına aktarılır.

Kapasite Seçimi

20 m³/saat Debi Ne İfade Eder?

Debi, cihazdan bir saat içerisinde geçirilebilen su miktarını gösterir. ES-120 için belirtilen değer 20 m³/saattir. Sistem seçimi yapılırken yalnızca boru çapı değil, tesisatın anlık ve maksimum su ihtiyacı da dikkate alınmalıdır.

Gerçek çalışma debisinin cihaz kapasitesini aşmaması, dezenfeksiyon temasının korunması açısından önemlidir.

2″ GİRİŞ / ÇIKIŞ BAĞLANTISI

304

304 Kalite Paslanmaz Çelik Gövde

ES-120 reaktör gövdesinde 304 kalite paslanmaz çelik kullanılmaktadır. Bu yapı, cihazın tesisat ortamındaki mekanik dayanımını ve uzun süreli kullanım bütünlüğünü destekler.

Ligth Tech Marka Dört Lamba

Sistem dört adet Ligth Tech marka UV lambayla çalışır. Ürün bilgilerinde lamba markası ISO 9001 sertifikalı olarak belirtilmektedir. Lamba ömrü 9.000 saattir.

Kontrol Alternatifleri

Pro Pano veya Dijital Pano Seçeneği

ES-120, tesisin kontrol ihtiyacına göre Pro pano ya da dijital pano seçeneğiyle hazırlanabilir. Pano seçimi sipariş ve proje aşamasında netleştirilmelidir.

PRO

Pro Pano

Temel işletme ve kontrol ihtiyaçlarına uygun pano alternatifi olarak sunulur.

DIG

Dijital Pano

Dijital kontrol tercih edilen projeler için sunulan pano seçeneğidir.

Net Ürün Verileri

ES-120 Teknik Özellikleri

Marka	Aqualine
Model	ES-120
Stok kodu	BDR-ES-120
Giriş-çıkış bağlantısı	2″ dişli
Debi	20 m³/saat
Toplam güç	260 W
Lamba sayısı	4 adet
Lamba markası	Ligth Tech – ISO 9001 sertifikalı
Lamba ömrü	9.000 saat
Gövde malzemesi	304 kalite paslanmaz çelik
Elektrik beslemesi	220 V / 50 Hz
Çalışma basıncı	8 bar
Çalışma sıcaklığı	2–40 °C
Pano tipi	Pro pano veya dijital pano seçeneği
Üretilebilen bağlantı tipi	Flanş veya nipel (dış dişli)
Kargo	Kargo bedava

Tesisat Entegrasyonu

Bağlantı Tipleri ve Hat Yerleşimi

Standart ürün bilgisi 2″ dişli giriş ve çıkış ölçüsüdür.
Bağlantı tipi flanş veya nipel dış dişli olarak üretilebilir.
Üniteye bakım yapılabilecek servis boşluğu bırakılmalıdır.
Tesisat yükü doğrudan UV gövdesine bindirilmemelidir.

↔

Bağlantı seçimini projeye göre belirleyin

Flanş veya dış dişli nipel tercihi; mevcut tesisatın çapı, bağlantı standardı ve bakım planına göre sipariş öncesinde belirlenmelidir.

Cihazın 8 bar çalışma basıncı ve 2–40 °C sıcaklık aralığı, kurulum yapılacak hattın koşullarıyla uyumlu olmalıdır.

Projelendirme Alanları

ES-120 Nerelerde Kullanılabilir?

20 m³/saat kapasite gerektiren profesyonel su hatlarında ve endüstriyel su arıtma sistemleri içerisinde dezenfeksiyon basamağı olarak değerlendirilebilir.

Endüstriyel Tesisler Yüksek debili proses ve kullanım suyu hatları

Merkezi Arıtma Sistemleri Arıtılmış suyun son dezenfeksiyon aşaması

Depo Çıkış Hatları Depolanmış suyun dağıtım öncesi UV aşaması

İşletme Su Hatları Proje kapasitesine uygun kullanım noktaları

Üretim Tesisleri Su kalitesinin önemli olduğu yardımcı prosesler

Toplu Kullanım Alanları Debi ihtiyacı uygun merkezi tesisatlar

Doğru Projelendirme

Kurulum Öncesinde Dikkat Edilecekler

Hattın maksimum ve ortalama debisi ölçülmelidir.
Giriş basıncının 8 bar sınırına uygunluğu kontrol edilmelidir.
UV ünitesinden önce uygun tortu ve bulanıklık kontrolü yapılmalıdır.
Lamba ve kuvars kılıf bakımına yetecek servis alanı bırakılmalıdır.
Elektrik beslemesi 220 V / 50 Hz şartlarına uygun hazırlanmalıdır.
Flanş veya dış dişli bağlantı tercihi sipariş öncesinde belirlenmelidir.
Pano, nem ve doğrudan su temasından korunacak alana yerleştirilmelidir.

UV cihazının kapasitesi gerçek çalışma debisine göre seçilmelidir. Hattın 20 m³/saat değerini aşması durumunda proje kapasitesi yeniden değerlendirilmelidir.

UV Geçirgenliği

Ön Arıtma ve Su Berraklığı Neden Önemlidir?

Sudaki tortu, renk ve bulanıklık UV ışığının su içerisinde ilerlemesini sınırlandırabilir. Bu nedenle ES-120, projenin ham su analizine uygun ön filtrasyon sisteminden sonra konumlandırılmalıdır.

Tortu Kontrolü

Askıda katı maddelerin azaltılması UV ünitesinin çalışma koşullarını destekler.

Bulanıklık Kontrolü

Berraklık arttıkça UV ışığının su içerisindeki dağılımı daha elverişli hâle gelir.

Debi Kontrolü

Tasarım debisinin korunması suyun reaktördeki temas koşullarını destekler.

İşletme Sınırları

Çalışma Koşulları

8 Bar Çalışma Basıncı

Tesisat basıncı kontrol altında tutulmalı ve cihazın belirtilen 8 bar çalışma değerine uygun olmalıdır.

°C

2–40 °C Su Sıcaklığı

Cihazın belirtilen çalışma sıcaklığı aralığı 2 °C ile 40 °C arasındadır.

Periyodik İşletme

Bakım ve 9.000 Saat Lamba Ömrü

UV lambaların belirtilen kullanım ömrü 9.000 saattir. Lamba çalışmaya devam etse bile kullanım süresi tamamlandığında UV performansı için bakım planına uygun değişim yapılmalıdır.

Lamba Takibi

Lamba çalışma saatleri kayıt altında tutulmalı ve 9.000 saatlik değişim periyodu planlanmalıdır.

◇

Kuvars Kılıf Kontrolü

Su kalitesine bağlı birikimler periyodik olarak kontrol edilmeli, bakım gereksinimi işletme koşullarına göre belirlenmelidir.

✓

Pano Kontrolü

Lamba ve pano çalışma durumu düzenli olarak izlenmeli; elektrik bağlantıları yetkili personelce kontrol edilmelidir.

UV ışığına doğrudan bakılmamalıdır. Lamba ve elektriksel bileşenlere müdahale etmeden önce cihazın enerjisi kesilmeli, bakım işlemleri uzman teknik personel tarafından yapılmalıdır.

Merak Edilenler

Sık Sorulan Sorular

ES-120 cihazının debisi nedir?

ES-120 için belirtilen debi 20 m³/saattir. Sistem seçiminde hattın maksimum anlık debisi dikkate alınmalıdır.

Cihaz kaç UV lambayla çalışır?

Cihazda dört adet Ligth Tech marka UV lamba bulunur. Sistemin toplam güç değeri 260 W'tır.

Lambaların kullanım ömrü ne kadardır?

Ürün bilgilerinde lamba ömrü 9.000 saat olarak belirtilmiştir. Çalışma saati bakım kayıtlarıyla takip edilmelidir.

Giriş ve çıkış bağlantı ölçüsü nedir?

Standart ürün bilgisi 2″ dişli giriş-çıkış bağlantısıdır. Bağlantılar flanş veya nipel dış dişli olarak üretilebilmektedir.

Gövde hangi malzemeden üretilmiştir?

UV reaktör gövdesi 304 kalite paslanmaz çelikten üretilmiştir.

Hangi pano seçenekleri bulunur?

ES-120 için Pro pano veya dijital pano seçeneği sunulmaktadır. Tercih sipariş ve projelendirme aşamasında belirlenmelidir.

Cihazın çalışma basıncı ve sıcaklık aralığı nedir?

Belirtilen çalışma basıncı 8 bar, çalışma sıcaklığı ise 2–40 °C aralığındadır.

UV cihazından önce filtre kullanmak gerekir mi?

Ham sudaki tortu ve bulanıklık UV ışığının etkin dağılımını etkileyebileceği için su analizine uygun ön arıtma önerilir.
