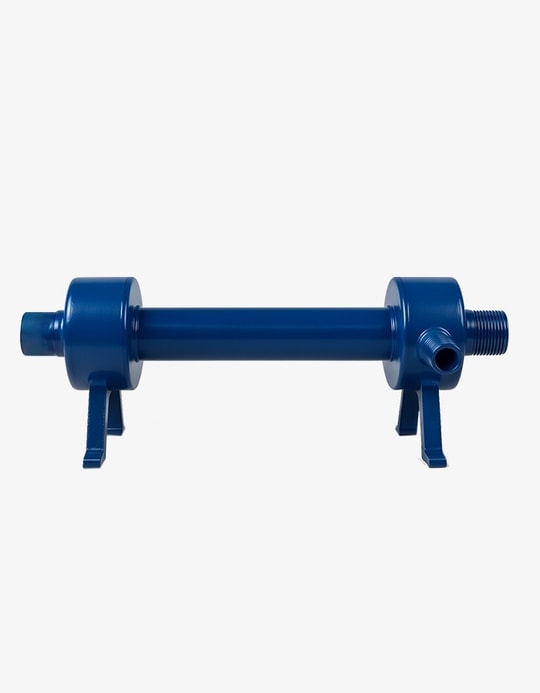

ST-37 Karbon Çelik Separatör Filtre: Kartuşsuz Santrifüj Kum ve Tortu Ayırıcı
ST-37 karbon çelik separatör (seperatör) filtre, suya teğetsel girişle dönme hareketi kazandırıp oluşan santrifüj kuvvetle sudan ağır katı maddeleri ayıran, kartuş ya da elek kullanmayan hidrosiklon tipi bir filtredir. Üretici bilgisine göre 70–110 mikron aralığında partikül ayırır ve en fazla 10 bar basınçta çalışır; tutulan tortu alttaki toplama haznesinde birikir ve 1″ drenaj çıkışından atılır. 1/2″ (DN15) ile 4″ (DN100) arasındaki dokuz modeli, saatte 1 m³'ten 110 m³'e kadar debileri karşılar. Gövdesi korozyona karşı yüzey işlemi ya da boyayla korunan ST-37 karbon çelikten üretilir; sanayi proses suyu, tarımsal sulama ve soğutma suyu hatlarında kullanılır.
ST-37 Separatör Filtrenin Öne Çıkan Özellikleri
- Filtre elemanı yok: Ayırma işlemi yalnızca suyun dönme hareketiyle yapılır; tıkanacak kartuş, elek ya da dolgu bulunmaz.
- Sabit basınç kaybı: Tutulan tortu akış yolundan uzaklaşıp hazneye indiği için cihaz kirlendikçe basınç kaybı artmaz ve hattın debisi değişmez.
- Kesintisiz çalışma: 24 saat çalışabilir; toplama haznesi boşaltılırken su akışını durdurmak gerekmez.
- Manuel ya da otomatik boşaltma: Biriken tortu, drenaj vanası elle açılarak ya da otomatik boşaltma seçeneğiyle atılır.
- Hareketli parça yok: İçinde dönen ya da aşınan parça bulunmadığından yedek parça ihtiyacı doğurmaz.
- ST-37 karbon çelik gövde: Yüksek mukavemetli gövde ağır çalışma şartlarına uygundur; yüzeyi korozyona karşı özel işlem ya da boyayla korunur.
Separatör Filtre Nasıl Çalışır?
Su, gövdeye yandan ve çepere teğet olacak şekilde girer; bu giriş açısı suyu gövdenin içinde hızla döndürür. Dönme hareketinin oluşturduğu santrifüj kuvvet, özgül ağırlığı sudan büyük olan kum, pas ve metal parçacıklarını iç çeperlere savurur. Çepere ulaşan parçacıklar spiral bir yol izleyerek aşağıdaki toplama haznesine iner. Merkezde oluşan girdap ise ayrışmış suyu yukarı çekerek çıkış bağlantısına yönlendirir.
Bu prensip sudan ağır partiküllerde etkilidir. Yosun, organik maddeler ve sudan hafif ya da suyla aynı yoğunluktaki parçacıklar ayrılmaz; bu tür kirlilik için separatörden sonra elek, disk, kum ya da kartuş filtre kullanılır.
ST-37 Separatör Model Seçenekleri ve Kapasiteler
Ürün sayfasının üst kısmından aşağıdaki modellerden birini seçebilirsiniz:
| Seçenek | Giriş / çıkış | Kapasite (m³/saat) | Ölçü (mm) | Ağırlık (kg) |
|---|
| SP100 1/2" (DN15) | 1/2″ (DN15) | 1–1,5 | 780 × 176 × 140 | 6 |
| SP150 3/4" (DN20) | 3/4″ (DN20) | 2–7,5 | 780 × 176 × 140 | 6 |
| SP175 1" (DN25) | 1″ (DN25) | 6,5–11 | 775 × 208 × 168 | 7,7 |
| SP200 1,25" (DN32) | 1 1/4″ (DN32) | 10–16 | 775 × 223 × 168 | 9 |
| SP250 1,5" (DN40) | 1 1/2″ (DN40) | 14,5–18 | 775 × 223 × 168 | 10 |
| SP350 2" (DN50) | 2″ (DN50) | 17–24,5 | 1185 × 450 × 410 | 18,5 |
| SP450 2,5" (DN65) | 2 1/2″ (DN65) | 22–35 | 1185 × 450 × 410 | 19 |
| SP600 3" (DN80) | 3″ (DN80) | 33,5–66 | 1430 × 520 × 470 | 29,3 |
| SP800 4" (DN100) | 4″ (DN100) | 64–110 | 1720 × 540 × 485 | 50,5 |
ST-37 Separatör Filtre Teknik Özellikler
| Özellik | Bilgi |
|---|
| Filtre tipi | Santrifüj (hidrosiklon) separatör |
| Gövde malzemesi | ST-37 karbon çelik |
| Yüzey koruma | Korozyona karşı özel yüzey işlemi ya da boya |
| En yüksek çalışma basıncı | 10 bar |
| Filtrasyon aralığı | 70–110 mikron |
| Giriş ve çıkış bağlantıları | 1/2″ (DN15) – 4″ (DN100) |
| Kapasite aralığı | 1–110 m³/saat (modele göre) |
| Drenaj çıkışı | 1″ |
| Tortu boşaltma | Manuel ya da otomatik |
ST-37 Separatör Model Seçimi ve Montaj
- Debiye göre seçin: Hattın gerçek debisi, modelin kapasite aralığının içinde olmalıdır. Debi alt sınırın altında kalırsa girdap zayıflar ve ayırma verimi düşer; üst sınırın üzerinde ise basınç kaybı artar. Bu yüzden model, boru çapına değil debiye göre seçilir.
- Doğru konum: Separatör pompa çıkışına, diğer filtrelerden önce bağlanır. Servis sırasında hattın çalışmaya devam edebilmesi için by-pass hattı bırakılması önerilir.
- Drenaj: 1″ drenaj çıkışı açık bir gidere yönlendirilir. Boşaltma sıklığı suyun tortu yüküne göre belirlenir; hazne dolmadan boşaltılmalıdır, aksi hâlde biriken tortu yeniden akışa karışabilir.
- Basınç sınırı: Hat basıncı 10 bar'ı aşmamalıdır.
Not: Gıda, içecek ve ilaç gibi hijyen gerektiren proseslerde ya da korozif sularda aynı ölçülerin SS304 paslanmaz çelik gövdeli versiyonu tercih edilir.
ST-37 Separatör Filtre Nerelerde Kullanılır?
- Endüstriyel proses suyu hatları
- Tarımsal sulama sistemlerinde damla sulama ve disk filtrelerden önce kum ayırma
- Soğutma kulesi, geri dönüşüm ve geri kazanım suları
- Otomotiv ve metal işleme tesislerinde metal parçacıklı sular
- Tekstil ve kimya tesislerinin kullanım suyu hatları
- Kuyu pompası çıkışında kum tutma
Separatörden sonra gelen ince filtrasyon basamakları için filtrasyon sistemleri, tesis ölçeğindeki çözümler için endüstriyel su arıtma sayfalarımıza bakabilirsiniz. Sulama hatları için sera su arıtma, kumlu kuyular için kuyu suyu arıtma çözümlerimizi inceleyin.
Musluktan içme suyu almak isteyen evler ve ofisler için su arıtma cihazı modellerimizi de inceleyebilirsiniz. Yüksek debili hatlarda kartuşları taşımak için seperatör filtreler kullanılır. Tortu ve kum için ip sarım kartuşlar iplik filtre sayfamızda yer alır. Blogumuzdaki sediment filtre nedir yazısında konuyu ayrıntılı anlattık. Basıncı düşük hatlarda pompa ve adaptör seçenekleri cihazın verimli çalışmasına yardımcı olur.
ST-37 Separatör Filtre Hakkında Sık Sorulan Sorular
Separatör filtre hangi partikülleri tutar?
Kum, pas ve metal parçacıkları gibi sudan ağır katı maddeleri 70–110 mikron aralığında ayırır. Yosun ve organik maddeler gibi sudan hafif parçacıkları ayırmaz.
Separatör filtrenin kartuşu değişir mi?
Hayır. Cihazda kartuş, elek ya da dolgu yoktur; yapılması gereken tek bakım, toplama haznesinde biriken tortunun drenajdan boşaltılmasıdır.
Toplama haznesi ne sıklıkla boşaltılır?
Sıklık, suyun taşıdığı tortu miktarına göre belirlenir. Kumlu kuyu ya da sulama hatlarında daha sık, temiz proses suyunda daha seyrek boşaltma yeterlidir; otomatik boşaltma bu işi düzenli aralıklarla yapar.
Saatte 15 m³ debi için hangi model uygundur?
15 m³/saat, SP200 (10–16 m³/saat) ve SP250 (14,5–18 m³/saat) modellerinin aralığındadır. Debinin ileride artma ihtimali varsa SP250 daha geniş pay bırakır.
ST-37 ve SS304 separatör arasındaki fark nedir?
Kapasite ve ölçüler aynıdır; fark gövde malzemesindedir. ST-37 yüzeyi korunmuş karbon çelikten, SS304 ise paslanmaz çelikten üretilir ve hijyen gerektiren ya da korozif ortamlarda tercih edilir.
