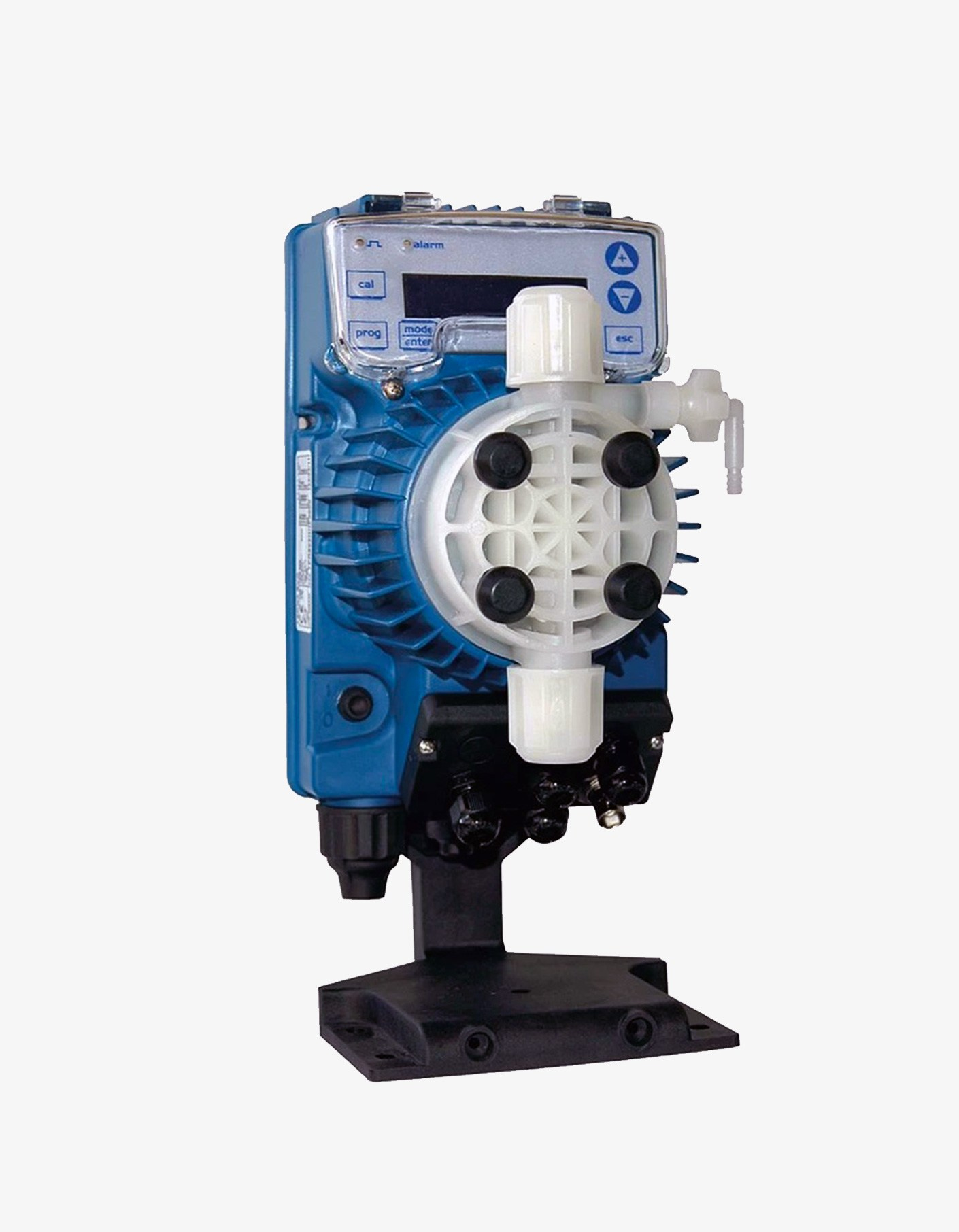

Seko Tekna EVO TPR 603: pH ve ORP Kontrol Cihazı Entegre Dijital Dozaj Pompası
Seko Tekna EVO TPR 603, pH ya da ORP (redoks, Rx) kontrol cihazı gövdesine entegre edilmiş dijital bir dozaj pompasıdır. Bağlanan probun ölçtüğü pH veya Rx değerine göre kimyasalı sabit ya da oransal olarak doz eder; ayrı bir kontrol panosuna gerek kalmadan pH düzenleyicinin ya da klorun otomatik verilmesini sağlar. 8 l/saat'e kadar sabit debi, PVDF pompa kafası, PTFE diyafram, Viton contalar ve cam elyaf takviyeli PP gövde (IP65) modelin temel özellikleridir. Sıcaklık telafisi için PT100 girişi, alarm rölesi, uzaktan açma/kapama girişi ve ölçümü aktarmak için 4–20 mA çıkışı vardır.
Tekna EVO TPR 603 Pompanın Öne Çıkan Özellikleri
- Ölçüm ve dozaj tek cihazda: Dahili pH/Rx ölçer, ölçülen değeri ayar noktasıyla karşılaştırır ve pompayı buna göre çalıştırır.
- Sabit ya da oransal dozaj: Dijital arayüzden, ölçüm değerine bağlı olarak sabit debili ya da oransal dozaj seçilebilir.
- PT100 girişi: Sıcaklık probu bağlanarak pH ölçümünde sıcaklığın etkisi telafi edilir.
- Alarm rölesi: Alarm durumları röle çıkışıyla dışarıdaki bir ikaz lambasına ya da otomasyon sistemine aktarılabilir.
- Uzaktan açma/kapama: On/off girişi sayesinde pompa, sirkülasyon pompası ya da akış anahtarıyla birlikte durdurulabilir.
- 4–20 mA çıkış: Ölçülen pH veya Rx değeri PLC, kayıt cihazı ya da bina yönetim sistemine iletilebilir.
- Kimyasala dayanıklı ıslak parçalar: PVDF kafa, PTFE diyafram ve Viton contalar; istek üzerine PVC kafa.
Tekna EVO TPR 603 Teknik Özellikler
| Özellik |
Bilgi |
| Marka ve model |
Seko Tekna EVO TPR 603 |
| Kontrol |
Dijital; entegre pH/Redoks (Rx) kontrol cihazı |
| Dozaj şekli |
Ölçülen değere göre sabit ya da oransal |
| Debi |
8 l/saat'e kadar sabit debi |
| Girişler |
pH ya da Rx probu, PT100 sıcaklık probu, uzaktan on/off |
| Çıkışlar |
Alarm rölesi, ölçüm iletimi için 4–20 mA |
| Gövde |
Cam elyaf takviyeli PP, IP65 |
| Pompa kafası |
PVDF (gövde ve bağlantılar); istek üzerine PVC |
| Diyafram |
PTFE |
| Contalar |
Viton |
| Güç kaynağı |
100–240 Vac, 50/60 Hz |
| Ölçüler (çizime göre) |
Genişlik 119 mm, derinlik 145,4 mm |

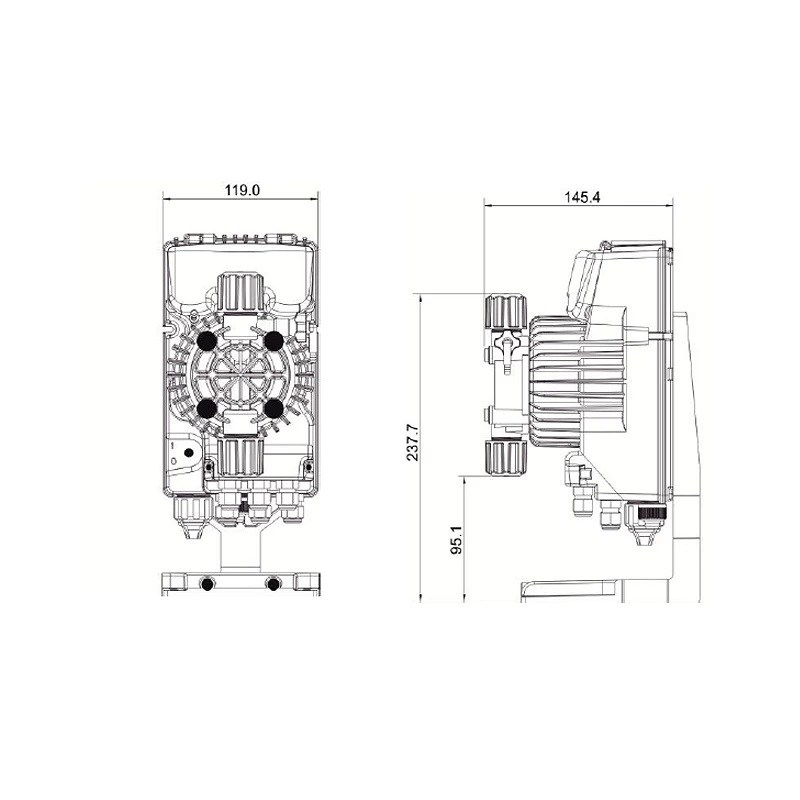

Tekna EVO TPR 603 dozaj pompasının ön ve yan görünüş ölçüleri
pH ve ORP Kontrolü Nasıl Çalışır?
pH modunda prob suyun asitlik ya da bazlık derecesini ölçer; değer ayar noktasından uzaklaştığında pompa pH düşürücü ya da pH yükseltici kimyasalı doz eder. ORP (Rx) modunda ise prob, suyun yükseltgenme-indirgenme potansiyelini milivolt cinsinden ölçer. Klorlu sularda bu değer, klorun dezenfeksiyon etkinliği hakkında bilgi verdiği için klor dozajının kontrolünde kullanılır.
Oransal dozajda pompa, ölçülen değer ayar noktasına yaklaştıkça vuruş sıklığını azaltır; böylece aşırı doz ve dalgalanma riski düşer. Sabit dozajda ise pompa, değer ayar noktasına ulaşana kadar belirlenen debide çalışır. pH ölçeğinin ne anlattığını pH nedir?, ayar noktası seçerken yararlanabileceğiniz değerleri suyun pH değeri kaç olmalı? yazılarımızda anlattık.
Not: Bir pompa yalnızca bir kimyasalı doz eder. Havuzda hem pH hem klor otomatik kontrol edilecekse her biri için ayrı pompa ve ayrı prob kullanılır.
TPR 603 Paket İçeriği
- Tekna EVO TPR 603 dozaj pompası (standart 100–240 Vac, 50/60 Hz beslemeli)
- PVDF-T kurulum kiti: enjeksiyon valfi, ayak filtresi ve destek
- PVC emiş borusu ve PE basma borusu
pH ya da Rx probu, kalibrasyon çözeltisi ve prob tutucu pakete dahil değildir; kullanım amacına göre ayrıca seçilir. Probu ve diğer dezenfeksiyon ekipmanlarını klor dezenfeksiyon sistemleri kategorimizde bulabilirsiniz.
TPR 603 Kurulum ve Kalibrasyon
- Prob, prob tutucuyla ölçüm yapılacak hatta, suyun sürekli aktığı ve hava kabarcığı oluşmayan bir noktaya takılır.
- Enjeksiyon noktası, akış yönünde probdan sonra yerleştirilir; böylece prob, enjeksiyon noktasındaki yoğun kimyasalı değil sistemden gelen suyun gerçek değerini ölçer.
- Pompa, kimyasal tankının yakınına monte edilir; emiş ve basma boruları bağlanır, manuel emiş düzeneğiyle hava alınır.
- Prob, kalibrasyon çözeltileriyle menüdeki adımlar izlenerek kalibre edilir; varsa PT100 probu bağlanır.
- Ayar noktası ile sabit ya da oransal çalışma seçilir; alarm rölesi ve 4–20 mA çıkışı gerekiyorsa bağlanır.
Güvenlik: pH düşürücü asit ile klor aynı tankta ya da aynı enjeksiyon noktasında buluşmamalıdır; temas zehirli gaz açığa çıkarabilir. Asit ve klor bidonlarını ayrı yerlerde saklayın; dolum ve prob bakımında eldiven ile koruyucu gözlük takın, kimyasal deposunu sürekli havalandırın ve ürünlerin güvenlik bilgi formlarına uyun. Ayar noktaları ve doz, üretici ya da uzman önerisi ve su analizine göre belirlenir.
Kullanım suyu hazırlandıktan sonra içme suyu için ayrı bir su arıtma cihazı kullanılabilir. Kimyasalı suya oranlı vermek için dozaj pompaları kullanılır. Konunun ayrıntıları için arıtma klorü temizler mi yazımızı okuyabilirsiniz.
Tekna EVO TPR 603 Hakkında Sık Sorulan Sorular
pH probu pakete dahil mi?
Hayır. Prob, kalibrasyon çözeltisi ve prob tutucu pakete dahil değildir. Pompa; kurulum kiti, emiş ve basma borularıyla birlikte gelir.
pH ve klor aynı pompayla kontrol edilebilir mi?
Hayır. TPR 603 ölçülen pH ya da Rx değerine göre tek bir kimyasalı doz eder. pH düzenleyici ve klor için iki ayrı pompa ve iki ayrı prob gerekir.
PT100 girişi ne işe yarar?
pH ölçümü sıcaklıktan etkilenir. PT100 sıcaklık probu bağlandığında cihaz bu etkiyi telafi ederek ölçümü düzeltir.
4–20 mA çıkışı neden kullanılır?
Ölçülen pH ya da Rx değerini PLC, kayıt cihazı veya bina yönetim sistemine aktarmak için kullanılır. Böylece değer uzaktan izlenebilir ve kaydedilebilir.
Pompanın debisi ne kadardır?
TPR 603, 8 l/saat'e kadar sabit debi sunar. Oransal modda gerçek debi, ölçülen değerin ayar noktasına uzaklığına göre bu sınırın altında değişir.
