Seko Tekna EVO APG 603 Dozaj Pompası: 4–20 mA ve Su Sayacıyla Orantılı Dozaj

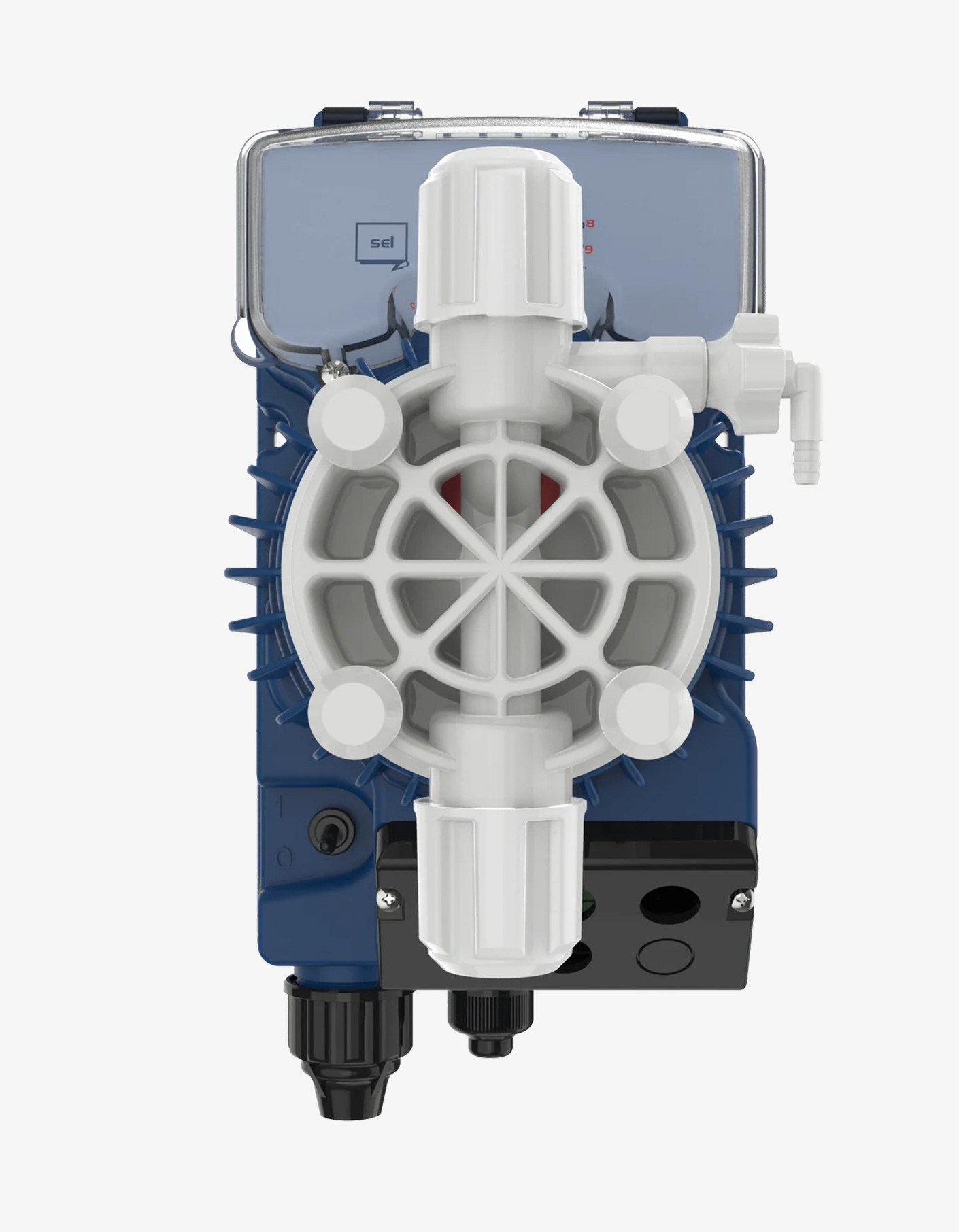

Seko Tekna EVO APG 603 (üretici kodu APG603NHP0000), debisi elle ayarlanan sabit dozajın yanında harici 4–20 mA analog sinyale ya da su sayacından gelen dijital darbelere göre orantılı dozaj yapabilen bir solenoid dozaj pompasıdır. Karşı basınca bağlı olarak 4–8 l/saat basar ve 12 bar'a kadar çalışır; vuruş hızı 0–180 vuruş/dakikadır. PVDF pompa kafası ve gövdesi, PTFE diyafram, seramik bilyeler ve FPM (Viton) contalar standarttır; üretici bilgisine göre bu malzeme yapısı pompalanan kimyasalların %90'ından fazlasıyla uyumludur. Su debisi gün içinde değişen hatlarda kimyasalı suyun akışıyla orantılı vermek için kullanılır.
Tekna EVO APG 603 Pompanın Öne Çıkan Özellikleri
- Debiye göre dozaj: 4–20 mA sinyali ya da su sayacı darbeleriyle çalışır; su debisi arttıkça pompa hızlanır ve kimyasal derişimi istenen seviyede tutulur.
- 6 konumlu seçici anahtar: Üç bölme modu (n = 1, 4, 10), bir çarpma modu (n = 1–10), bir 4–20 mA oransal modu ve bir sürekli çalışma konumu vardır.
- Kontrol kadranı: Sürekli modda debiyi yüzde olarak, çarpma modunda ise “n” değerini ayarlar.
- Pacing işlevi: Dip anahtarla ayarlanabilen “pacing” işlevi sunar.
- Yüksek kimyasal dayanım: PVDF kafa ve gövde, seramik bilyeler, PTFE diyafram ve FPM contalar; EPDM conta istek üzerine.
- Geniş gerilim aralığı: Standart 100–240 Vac, 50/60 Hz evrensel güç kaynağı; isteğe bağlı 24–48 Vac/Vdc versiyon.
- Manuel emiş valfi: İlk çalıştırmada pompa kafasındaki havayı hızla boşaltır.
Tekna EVO APG 603 Teknik Özellikler
| Karşı basınç | Debi |
|---|
| 2 bar (29 psi) | 8 l/saat (2,11 GPH) |
| 8 bar (116 psi) | 6 l/saat (1,58 GPH) |
| 10 bar (145 psi) | 5 l/saat (1,32 GPH) |
| 12 bar (174 psi) | 4 l/saat (1,06 GPH) |
| Özellik | Bilgi |
|---|
| Marka, model ve kod | Seko Tekna EVO APG 603, APG603NHP0000 |
| Kontrol | Elle ayarlanan sabit debi ya da 4–20 mA / dijital darbe sinyaline göre orantılı debi |
| Vuruş hızı | 0–180 vuruş/dakika |
| En yüksek karşı basınç | 12 bar |
| Pompa kafası ve gövdesi | PVDF |
| Bilyeler | Seramik |
| Diyafram | PTFE |
| Contalar | FPM (Viton) standart, EPDM istek üzerine |
| Dış muhafaza | Cam elyaf takviyeli PP, IP65 |
| Enjeksiyon rakoru | 1/2″ NPT – 3/8″ boru sıkıştırmalı; PVDF, FPM, paslanmaz çelik yay |
| Dip (ayak) valfi | 3/8″ boru sıkıştırmalı; PVDF, FPM, paslanmaz çelik yay |
| Borular | PVC emiş borusu, PE basma borusu (3/8″ dış çap) |
| Güç kaynağı | 100–240 Vac, 50/60 Hz; isteğe bağlı 24–48 Vac/Vdc |
| İsteğe bağlı aksesuarlar | Çok fonksiyonlu valf, otomatik gaz giderme başlığı |
APG 603 Kontrol Modları
Seçici anahtarın konumu, pompanın sinyale nasıl tepki vereceğini belirler. Sürekli konumda pompa, kadranla ayarlanan yüzde değerinde sabit debiyle çalışır. 4–20 mA konumunda vuruş sıklığı gelen akım sinyaline göre değişir; sinyal bir debimetreden ya da ölçüm cihazından alınabilir.
Su sayacıyla çalışmada bölme ve çarpma modları kullanılır. Bölme modunda pompa, sayaçtan gelen belirli sayıda darbede (n = 1, 4 ya da 10) bir vuruş yapar; çarpma modunda ise her darbede kadranla seçilen sayıda (n = 1–10) vuruş yapar. Böylece sayacın darbe değeri ile istenen doz, pompa üzerinde eşleştirilir ve kimyasal geçen suyun miktarıyla orantılı verilir. Derişim hesabında kullanılan birimi PPM nedir? yazımızda anlattık.
Tekna EVO APG 603 Nerelerde Kullanılır?
- Su sayaçlı bina girişlerinde ve depo dolum hatlarında klorlama
- Kuyu suyu hatlarında pompa çalıştıkça orantılı dezenfeksiyon
- Ters ozmoz besleme hattında debiye bağlı antiskalant dozajı
- Debimetre ya da PLC sinyaliyle yönetilen endüstriyel proses hatları
Bina ölçeğindeki arıtma çözümleri için bina girişi su arıtma, kuyu suları için kuyu suyu arıtma kategorilerimize bakabilirsiniz. Tank, prob ve diğer ekipmanlar klor dezenfeksiyon sistemleri sayfamızda yer alır.
APG 603 Kurulum ve Güvenlik
- Pompa, kimyasal tankının yakınına monte edilir; dip valfi emiş borusuyla tanka indirilir.
- Enjeksiyon rakoru, hattaki 1/2″ NPT bağlantıya takılır ve basma borusuyla pompaya bağlanır.
- Su sayacı kullanılacaksa sayaç enjeksiyon noktasından önce aynı hatta yer alır; darbe kablosu ya da 4–20 mA sinyal kablosu pompanın girişine bağlanır.
- Manuel emiş valfi açılarak hava alınır; ardından seçici anahtar ve kadran, sinyal tipine ve istenen doza göre ayarlanır.
- Gaz çıkaran kimyasallarda isteğe bağlı otomatik gaz giderme başlığı değerlendirilebilir.
Güvenlik: Enjeksiyon rakorunu ya da dip valfini sökmeden önce pompayı kapatın, enjeksiyon noktasının önündeki vanayı kapatarak hattı ayırın ve basma borusunda kalan basıncı kontrollü biçimde tahliye edin. Çalışırken eldiven ve koruyucu gözlük takın, ortamı havalandırın ve dozlanan ürünün güvenlik bilgi formuna uyun. Hedef doz, üretici ya da uzman önerisi ve su analizine göre belirlenir.
Mutfakta doğrudan içme suyu için tezgah altı bir su arıtma cihazı da bu sistemi tamamlar. Kimyasalı suya oranlı vermek için dozaj pompaları kullanılır. Seçim yaparken arıtma klorü temizler mi başlıklı rehberimiz de yol gösterir.
Tekna EVO APG 603 Hakkında Sık Sorulan Sorular
APG 603 su sayacıyla nasıl çalışır?
Sayaçtan gelen her darbe pompaya iletilir. Bölme modunda pompa belirli sayıda darbede bir vuruş, çarpma modunda her darbede birden fazla vuruş yapar; böylece kimyasal geçen suyla orantılı verilir.
4–20 mA mı, su sayacı mı tercih edilmeli?
Hatta analog çıkışlı bir debimetre ya da ölçüm cihazı varsa 4–20 mA, impuls çıkışlı bir su sayacı varsa darbe kontrolü kullanılır. Seçim, tesisatta mevcut olan sinyal kaynağına göre yapılır.
Orantılı modda debi hesabında hangi değer esas alınır?
Hesap, enjeksiyon noktasındaki gerçek hat basıncında pompanın verebildiği debiye göre yapılır. APG 603 için bu değer 2 bar'da 8 l/saat, 12 bar'da ise 4 l/saattir; en yoğun su akışında gereken kimyasal miktarı bu sınırın altında kalmalıdır.
Conta malzemesi değiştirilebilir mi?
Standart contalar FPM (Viton) malzemedir. Kimyasal uyumu gerektiriyorsa üretici bilgisine göre EPDM conta istek üzerine temin edilir.
Pakette neler bulunur?
Pakette standart 100–240 Vac beslemeli APG 603 dozaj pompası ve kurulum kiti yer alır. Kitte enjeksiyon valfi, dip filtresi, destek, emiş ve basma boruları bulunur.
