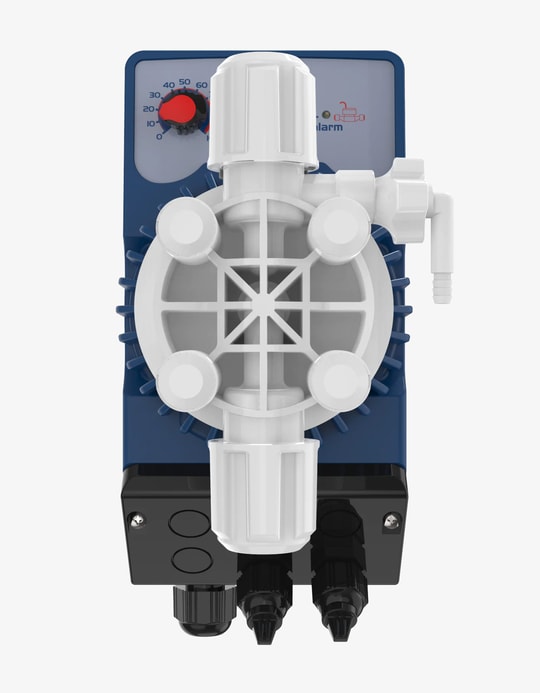

Seko Kompact DPT200 Dozaj Pompası: 4–20 mA, Puls ve Zaman Ayarlı Kontrol
Seko Kompact DPT200; dışarıdan gelen 4–20 mA analog sinyale ya da puls (darbe) sinyaline göre çalışabilen, programlanabilir zaman ayarına sahip, solenoid tahrikli bir diyafram dozaj pompasıdır. Debi kontrollü yapısı sayesinde kimyasal miktarı, bir debimetre ya da su sayacından gelen sinyalle suyun akışına bağlanabilir. En yüksek vuruş hızı 160 vuruş/dakikadır; akış hızı üretici verisine göre 8 bar karşı basınçta 5 l/saat, 10 bar'da ise 3 l/saattir. PTFE diyafram, PVC pompa kafası, IP65 korumalı PP muhafaza ve seviye kontrol girişiyle debisi değişken endüstriyel su arıtma hatlarına uygundur.
Kompact DPT200 Pompanın Öne Çıkan Özellikleri
- 4–20 mA girişi: Debimetre, ölçüm cihazı ya da PLC'den gelen analog sinyale göre doz verir.
- Puls girişi: İmpuls çıkışlı su sayacına bağlanabilir; hattan geçen su arttıkça verilen kimyasal da artar, su akmadığında dozaj durur.
- Programlanabilir zaman ayarı: Dozajın belirli saatlerde ya da belirli sürelerde yapılması gereken uygulamalarda pompa zamanlayıcıyla çalıştırılabilir.
- Seviye kontrol girişi: Kimyasal tankına seviye probu bağlanarak tank boşaldığında pompanın kuru çalışması önlenir.
- Kimyasala dayanıklı yapı: PTFE diyafram ve PVC pompa kafası; dış muhafaza IP65 korumalı PP'dir.
- Kolay montaj: PVC emiş kiti pakete dahildir; pompa duvara ya da braketine sabitlenir.
Kompact DPT200 Teknik Özellikler
| Özellik |
Bilgi |
| Marka ve model |
Seko Kompact DPT200 |
| Pompa tipi |
Solenoid tahrikli diyafram dozaj pompası |
| Akış hızları |
8 bar'da 5 l/saat; 10 bar'da 3 l/saat |
| Vuruş hızı |
En fazla 160 vuruş/dakika |
| Kontrol |
Debi kontrollü; harici 4–20 mA ya da puls sinyali |
| Zamanlayıcı |
Programlanabilir zaman ayarı |
| Seviye kontrolü |
Seviye kontrol girişi |
| Diyafram |
PTFE |
| Pompa kafası |
PVC |
| Dış muhafaza |
PP, IP65 |
| Güç kaynağı |
240 Vac, 50/60 Hz |
| Ölçüler (Kompact serisi çizimi) |
Genişlik 92 mm, derinlik 135,4 mm; braketle yükseklik 273,5 mm |
| Pakete dahil |
PVC emiş kiti |
Kompact serisi DPT200 dozaj pompası gövde ölçüleri ve montaj braketi
DPT200 Kontrol Seçenekleri
Sabit debili pompalar, hattan geçen su azalsa da aynı miktarda kimyasal verir; bu durum düşük debide aşırı, yüksek debide yetersiz doza yol açabilir. DPT200 bu sorunu harici sinyalle çözer.
- 4–20 mA ile orantılı dozaj: Pompa, gelen akım sinyalinin değerine göre vuruş sıklığını değiştirir. Sinyal bir debimetreden geliyorsa kimyasal suyun akışıyla, bir ölçüm cihazından geliyorsa ölçülen değerle orantılı verilir.
- Puls ile dozaj: Su sayacının gönderdiği darbeler pompayı yönetir; sayaç durduğunda pompa da durur.
- Zaman ayarlı çalışma: Dozajın günün belirli dilimlerinde yapılması isteniyorsa pompa programlanan zamanlarda devreye girer.
Kompact Serisi Model Farkları
| Model |
Kontrol tipi |
| AMS |
Sabit debi; ön paneldeki kadranla elle ayar, güç LED'i |
| AML |
Sabit debi; iki ayar aralığı (%0–20 ve %0–100), seviye kontrol girişi |
| AMM |
Sabit debi ya da 4–20 mA sinyale göre orantılı debi, seviye kontrol girişi |
| AMC |
Sabit debi ya da su sayacı sinyaline göre orantılı debi, 4:1 bölme modu, seviye kontrol girişi |
| DPT200 |
Harici 4–20 mA ya da puls kontrolü, programlanabilir zaman ayarı, seviye kontrol girişi |
Kompact DPT200 Kullanım Alanları
- Su sayacıyla çalışan kuyu ve depo klorlama sistemleri
- Ters ozmoz ve filtrasyon tesislerinde akışa bağlı kimyasal dozajı
- Proses ve kullanım suyu hatlarında PLC kontrollü dozaj
- Belirli saatlerde kimyasal verilmesi gereken soğutma ve sirkülasyon sistemleri
Kuyu suyunda dezenfeksiyonun ön arıtmayla birlikte nasıl kurgulandığını kuyu suyu arıtma kategorimizde, tesis ölçeğindeki sistemleri endüstriyel su arıtma sayfamızda inceleyebilirsiniz. Dozaj ekipmanlarının tamamı klor dezenfeksiyon sistemleri kategorisinde yer alır.
DPT200 Kurulumunda Dikkat Edilecekler
- Pompa, kimyasal tankına yakın ve kuru bir duvara monte edilir; emiş borusu mümkün olduğunca kısa tutulur.
- Sinyal kablosu (4–20 mA ya da su sayacı) güç kablolarından ayrı güzergâhtan çekilir ve doğru kutuplarla bağlanır.
- Su sayacı kullanılıyorsa sayaç, enjeksiyon noktasından önce, aynı hat üzerine yerleştirilir.
- Pompa ilk çalıştırmada havası alınarak kimyasalla doldurulur; ardından sinyal ve zaman ayarları yapılır.
- İlk günlerde çıkış suyunda ölçüm yapılarak doz doğrulanır.
Güvenlik: Pompa kafası ve borular kimyasal içerebilir; bakıma başlamadan önce DPT200'ün elektriğini kesin ve enjeksiyon hattının basıncını tahliye edin. Kimyasala dayanıklı eldiven ve gözlük kullanın, ortamı havalandırın, farklı kimyasalları aynı tankta karıştırmayın ve üreticinin güvenlik bilgi formuna uyun. Hedef doz, üretici ya da uzman önerisine ve su analizine göre belirlenir.
İçme suyu için ters ozmozlu bir su arıtma cihazı, arıtma hattının son basamağı olarak kullanılabilir. Kimyasalı suya oranlı vermek için dozaj pompaları kullanılır. Proses ve evsel atık sular için atık su arıtma cihazları ayrı bir çözüm grubudur. Konunun ayrıntıları için arıtma klorü temizler mi yazımızı okuyabilirsiniz.
Kompact DPT200 Hakkında Sık Sorulan Sorular
4–20 mA sinyali nereden alınır?
Analog çıkışlı bir debimetre, pH veya klor ölçüm cihazı ya da tesisin PLC sistemi bu sinyali verebilir. Sinyal kaynağının çıkış aralığı pompanın girişiyle uyumlu olmalıdır.
Puls kontrolü ne zaman tercih edilir?
Hatta impuls çıkışlı bir su sayacı varsa ve su debisi gün içinde değişiyorsa puls kontrolü uygundur. Kimyasal, geçen su miktarına göre verildiği için doz sabit kalır.
Zaman ayarı ne işe yarar?
Dozajın yalnızca belirli saatlerde ya da belirli sürelerle yapılması gereken sistemlerde pompanın programlanan zamanlarda çalışmasını sağlar.
AML200 ile DPT200 arasındaki fark nedir?
AML200 elle ayarlanan sabit debili bir pompadır. DPT200 ise harici 4–20 mA ya da puls sinyaliyle debi kontrolü yapar ve programlanabilir zaman ayarı sunar; ikisinin debi ve basınç değerleri aynıdır.
Pompa hangi gerilimle çalışır?
Güç kaynağı 240 Vac, 50/60 Hz'dir. Kurulum yerinde uygun priz ya da sigortalı besleme hattı hazırlanmalıdır.
