Clack WS3 Kontrol Valfi: 3″ Yüksek Debili Endüstriyel Valf, 56,8 m³/saat
Clack WS3, büyük kapasiteli filtre ve su yumuşatma tesislerinde servis, ters yıkama ve rejenerasyonu yöneten, 3″ giriş-çıkışlı bir kontrol valfidir. Kurşunsuz pirinç gövdesi üretici bilgisine göre NSF/FDA onaylı siyah kaplamalıdır; tankın üstüne 6″ flanşla ya da yandan 3″ dişli bağlantıyla monte edilebilir. 15 psi basınç kaybında 250 gpm (946 lpm, yaklaşık 56,8 m³/saat) servis, 25 psi kayıpta 220 gpm (833 lpm, yaklaşık 50 m³/saat) ters yıkama debisi verir. Standart enjektörle 18″–63″ çaplı tanklarda, tuzlu su pompasıyla 96″ çapa kadar yumuşatma tanklarında kullanılır.
Clack WS3 Valfin Öne Çıkan Özellikleri
- Önden çıkarılabilir kontrol modülü: Mikroişlemcili kontrol, önden sökülebilen POD (kontrol modülü) yapısındadır; servis ve değişim işlemleri kolaylaşır.
- 9 döngüye kadar programlama: Rejenerasyon adımlarının sırası en fazla 9 döngü olacak şekilde, süreleri de tek tek programlanabilir. İsteğe bağlı çift ters yıkama kullanılabilir.
- Başlatma yöntemleri ve gün aşımı: Büyük tesislerde rejenerasyon, debimetre verisine (anında ya da gecikmeli), gecikmeli zaman saatine veya basınç farkı sinyaline bağlanabilir. Gün aşımı 1–28 gün olarak ayarlanır ya da devre dışı bırakılır.
- Harici debimetre seçeneği: İsteğe bağlı paslanmaz çelik dış debimetreyle tüketime göre rejenerasyon yapılır; ekranda anlık debi ve toplam tüketim izlenir.
- Kondansatör yedeklemesi: Elektrik kesintisinde saat bilgisi kondansatör sayesinde 24 saate kadar korunur; ayarlar kalıcı bellekte saklanır.
- Arıtılmış suyla dolum: Tuz tankı, rejenerasyondan sonra arıtılmış suyla doldurulur.
Clack WS3 Valf Seçenekleri
| Seçenek |
Rejenerasyon kararı |
Tipik uygulama |
| Filtre Valf - Timer |
Ayarlanan gün ve saatte ters yıkama |
Büyük çaplı kum, aktif karbon ve demir-mangan filtreleri |
| Yumuşatma Valf - Timer |
Ayarlanan gün ve saatte rejenerasyon |
Vardiyalı ve düzenli tüketimli tesisler |
| Yumuşatma Valf - Volumetrik |
Dış debimetreyle ölçülen tüketime göre |
Tüketimi değişken tesisler; tuz ve su tasarrufu |
| Yumuşatma Duplex |
İki tanklı (dubleks) sistem için |
Sürekli yumuşak su gereken üretim hatları |
Clack WS3 Teknik Özellikler
| Özellik |
Bilgi |
| Marka ve model |
Clack WS3 |
| Giriş, çıkış ve drenaj |
3″ dişi NPT veya BSPT |
| Servis debisi |
250 gpm (946 lpm, yaklaşık 56,8 m³/saat); 15 psi kayıpta |
| Ters yıkama debisi |
220 gpm (833 lpm, yaklaşık 50 m³/saat); 25 psi kayıpta |
| Çalışma basıncı |
1,4–8,6 bar (20–125 psi) |
| Çalışma sıcaklığı |
40–110 °F (yaklaşık 4–43 °C) |
| Valf gövdesi |
Kurşunsuz pirinç, NSF/FDA onaylı siyah kaplama (üretici bilgisi) |
| Montaj |
6″ flanş (üstten) veya 3″ dişi NPT/BSPT (yandan) |
| Dağıtıcı boru |
3″ NPS veya 90 mm |
| Tuzlu su hattı adaptörleri |
1″ erkek NPT dirsek, ¾″ × 1″ solvent kaynaklı dirsek |
| Dolum akış kontrolü |
2,2 gpm BLFC |
| Rejenerasyon |
Aşağı akış, en fazla 9 programlanabilir döngü |
| Uygun tank çapı |
Standart enjektörle 18″–63″; tuzlu su pompasıyla yumuşatmada 96″'e kadar |
| Tank üstünden yükseklik |
311 mm (12,25″) |
| Sevkiyat ağırlığı (debimetresiz) |
25,9 kg (57 lb) |
| Besleme |
120 V AC veya 230 V AC, 50/60 Hz |
| Adaptör çıkışı |
20 V AC, 750 mA |

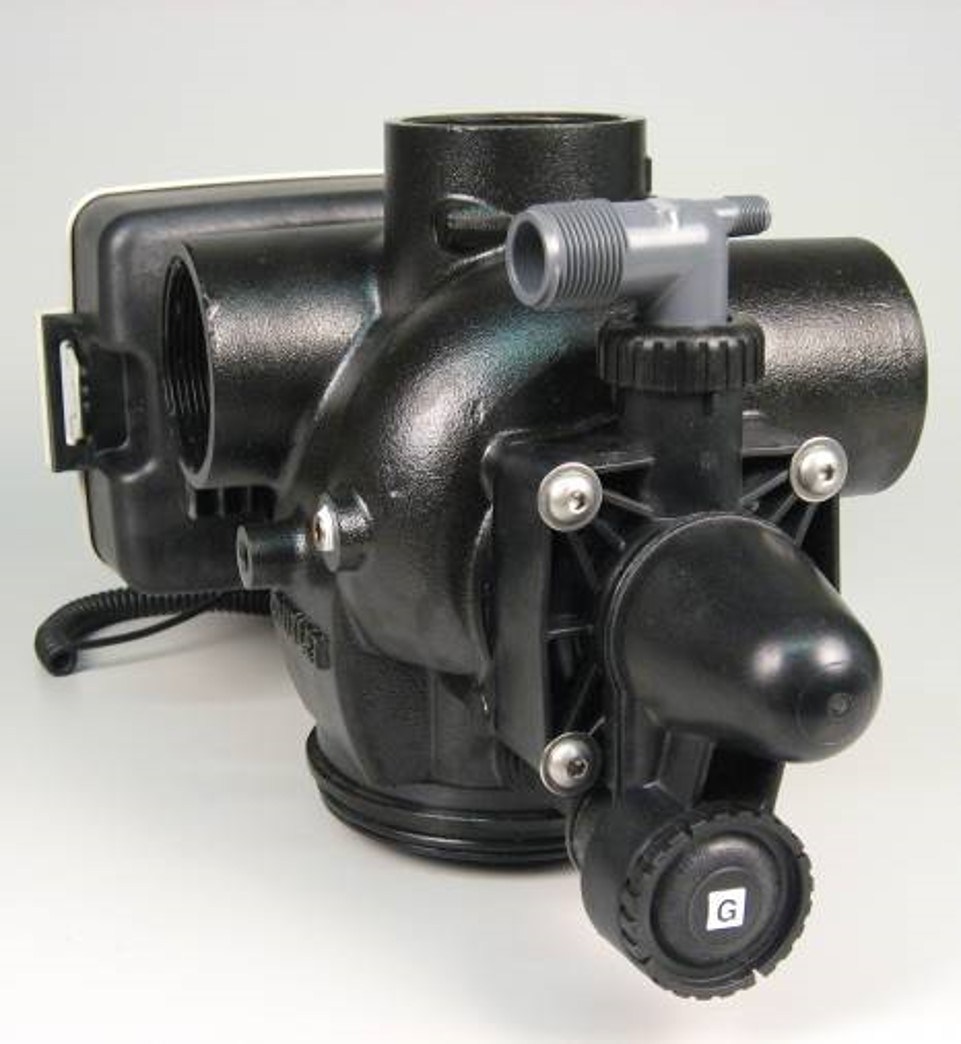

WS3 arkadan görünüm: siyah kaplamalı gövde, enjektör kapağı ve dirsekli hat bağlantısı
Clack WS3 Üstten ve Yandan Montaj
WS3, tank tipine göre iki farklı şekilde bağlanabilir. Üstten montajda valf, tankın 6″ flanşlı ağzına oturur ve dağıtıcı boru 3″ NPS ya da 90 mm olarak seçilir. Yandan montajda ise valf, 3″ dişi NPT/BSPT bağlantıyla tankın yan borulamasına bağlanır; bu seçenek tankın bağlantı tipine ve tesisat düzenine göre tercih edilir.
Üretici bilgisine göre standart enjektörle 18″–63″ çaplı tanklardan tuzlu su çekilebilir. 63″'ten büyük, 96″ çapa kadar yumuşatma tanklarında valf bir tuzlu su pompasıyla birlikte kullanılır. Filtre uygulamasında tank çapları, yatak alanının ft² başına 10 gpm ters yıkama debisine göre 18″–63″ olarak verilmiştir.
Not: WS3 valfin ağırlığı ve 3″ hat boyutu nedeniyle borulama valfe yük bindirmeyecek şekilde desteklenmeli, valfin önünde ve arkasında servis için boşluk bırakılmalıdır.
Clack WS3 Valf Nerelerde Kullanılır?
- Fabrika ve organize sanayi tesislerinde proses suyu yumuşatma
- Büyük otel, hastane ve toplu konut projelerinde ana hat arıtımı
- Buhar kazanı ve soğutma devresi besleme suyunun yumuşatılması
- Yüksek debili kum, aktif karbon ve demir-mangan filtre tesisleri
Büyük ölçekli projeler için endüstriyel su arıtma ve filtrasyon sistemleri kategorilerimize bakabilirsiniz. Tank ve iç donanım için boş tanklar ve ekipmanları, diğer valf modelleri için valfler sayfasını inceleyin.
Mutfakta doğrudan içme suyu için tezgah altı bir su arıtma cihazı da bu sistemi tamamlar. Clack WS serisi için Clack valfler sayfamıza bakabilirsiniz. Blogumuzdaki su yumuşatma cihazı nedir ve ne işe yarar yazısında konuyu ayrıntılı anlattık.
Clack WS3 Hakkında Sık Sorulan Sorular
WS3'te rejenerasyon kaç döngüden oluşabilir?
Rejenerasyon dizisi en fazla 9 döngü olacak şekilde programlanır ve her döngünün süresi ayrı ayrı ayarlanır. İsteğe bağlı çift ters yıkama da bu dizi içinde kullanılabilir.
Üstten ve yandan montaj arasındaki fark nedir?
Üstten montajda valf tankın 6″ flanşlı ağzına oturur. Yandan montajda ise 3″ dişli bağlantıyla tank yanındaki borulamaya bağlanır; tank tipine ve mekâna göre seçilir.
96″ tanklarda nasıl kullanılır?
Standart enjektör 63″ çapa kadar tanklarda tuzlu su çekebilir. Daha büyük, 96″ çapa kadar yumuşatma tanklarında tuzlu su pompası eklenerek kullanılır.
Elektrik kesilirse WS3 programı ve saati korur mu?
Evet. Ayarlar ve çalışma verileri kalıcı bellekte tutulur; kondansatör yedeklemesi, kesinti sırasında saat bilgisini 24 saate kadar korur.
Valf 230 V şebekeye uygun mu?
Üretici bilgisine göre adaptör 120 V AC veya 230 V AC, 50/60 Hz besleme seçenekleriyle sunulur ve valfe 20 V AC çıkış verir. Siparişte 230 V versiyonun seçilmesi gerekir.
