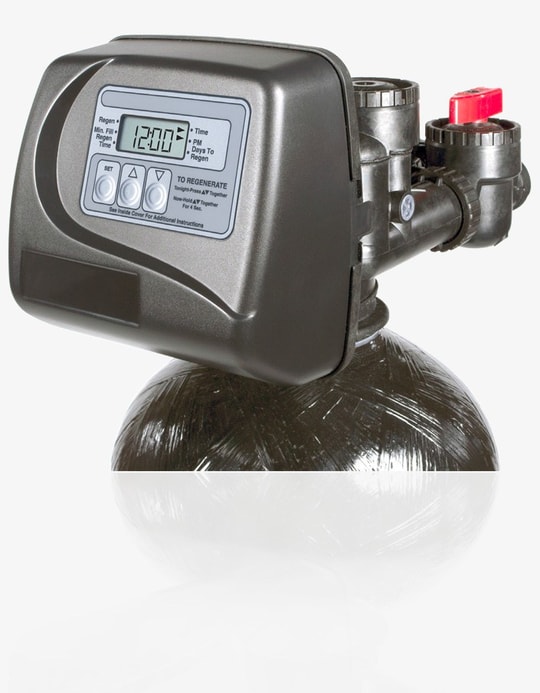

Clack WS125 TC Kontrol Valfi: 1 1/4″ Zaman Kontrollü Valf, 7,7 m³/saat
Clack WS125 TC (WS1.25 TC), ters yıkamalı filtre tanklarında ve su yumuşatma sistemlerinde rejenerasyonu programlanan takvime göre yürüten, 1 1/4″ bağlantılı zaman kontrollü bir valftir. Üretici bilgisine göre baypas ve 1,25″ montaj kiti dahil 15 psi basınç kaybında 34 gpm (yaklaşık 7,7 m³/saat) servis, 25 psi kayıpta 32 gpm ters yıkama debisi verir. Yumuşatmada 21″, filtre uygulamalarında 24″ çapa kadar tanklarla kullanılır. WS1TC'ye göre daha yüksek debi isteyen büyük villa, apartman ve küçük ticari tesisler için uygundur.
Clack WS125 TC Valfin Öne Çıkan Özellikleri
- Sertifikalı malzeme: Üretici bilgisine göre WS1.25 TC valf NSF/ANSI 44 ile NSF/ANSI/CAN 61 ve 372 standartlarına göre sertifikalıdır.
- Daha geniş akış yolu: 1 1/4″ valf ve 1,32″ dış çaplı (1″ NPS) ya da 32 mm dağıtıcı borusuyla, aynı basınç kaybında 1″ valflere göre daha yüksek debi geçirir (servis Cv değeri 8,8).
- Takvime göre rejenerasyon: İki rejenerasyon arası 1–99 gün olarak ayarlanır; isteğe bağlı 7 günlük takvim de kullanılabilir.
- Hazır programlar ve çift ters yıkama: 10 hazır rejenerasyon döngüsü arasından seçim yapılır; tuzlu su adımının öncesinde ve sonrasında iki ters yıkama uygulanır.
- Durum göstergeli ekran: Dört haneli LCD ekran, günün saatini ve rejenerasyona kalan gün sayısını gösterir. Saat 12 veya 24 saat biçiminde tutulur; 50/60 Hz şebeke frekansı kendiliğinden algılanır.
- Patentli piston yapısı: Doğrusal hareket eden piston ve tek parça conta-ara parça takımı, DC sürücüyle çalışır. Lityum pil, kesintide saati 8 saate kadar korur.
Clack WS125 TC Valf Seçenekleri
| Seçenek |
Rejenerasyon |
Tank çapı (üretici tablosu) |
| Filtre Valf - Timer |
Programlanan günlerde ters yıkama ve durulama |
6″–24″ filtre tankı |
| Yumuşatma Valf - Timer |
Programlanan günlerde tuzlu su ile reçine yenileme |
6″–21″ yumuşatma tankı |
24″ filtre üst sınırı, 32 gpm ters yıkama debisinin yaklaşık 3,1 ft²'lik yatak alanına dağıtılmasıyla, yani ft² başına yaklaşık 10 gpm ters yıkama hızıyla uyumludur. Daha yüksek ters yıkama hızı isteyen ağır dolgularda daha küçük çaplı tank seçilmelidir.
Clack WS125 TC Teknik Özellikler
| Özellik |
Bilgi |
| Marka ve model |
Clack WS1.25 TC (WS125 TC) |
| Valf bağlantı çapı |
1 1/4″ |
| Giriş ve çıkış bağlantı parçaları |
¾″ ile 1,5″ NPS arası |
| Servis debisi |
34 gpm (yaklaşık 7,7 m³/saat), 15 psi kayıpta |
| Ters yıkama debisi |
32 gpm, 25 psi kayıpta |
| Cv değeri (servis / ters yıkama) |
8,8 / 6,4 |
| Çalışma basıncı |
20–125 psi (yaklaşık 1,4–8,6 bar) |
| Çalışma sıcaklığı |
40–110 °F (yaklaşık 4–43 °C) |
| Valf gövdesi |
Elyaf takviyeli kompozit |
| Rejenerasyon |
Aşağı akış, en fazla 6 döngü |
| Tank bağlantısı |
2 1/2″-8 NPSM |
| Dağıtıcı boru |
1,32″ dış çap (1″ NPS) veya 32 mm dış çap |
| Drenaj hattı |
¾″ veya 1″ NPT |
| Tuzlu su hattı |
3/8″ veya ½″ dış çaplı poli boru |
| Tank üstünden yükseklik |
7 3/8″ (yaklaşık 187 mm) |
| Ağırlık |
4,5 lb (yaklaşık 2 kg) |
| Güç |
15 V DC çıkışlı adaptör, 500 mA |
| Sertifikalar (üretici bilgisi) |
NSF/ANSI 44, NSF/ANSI/CAN 61 ve 372 |

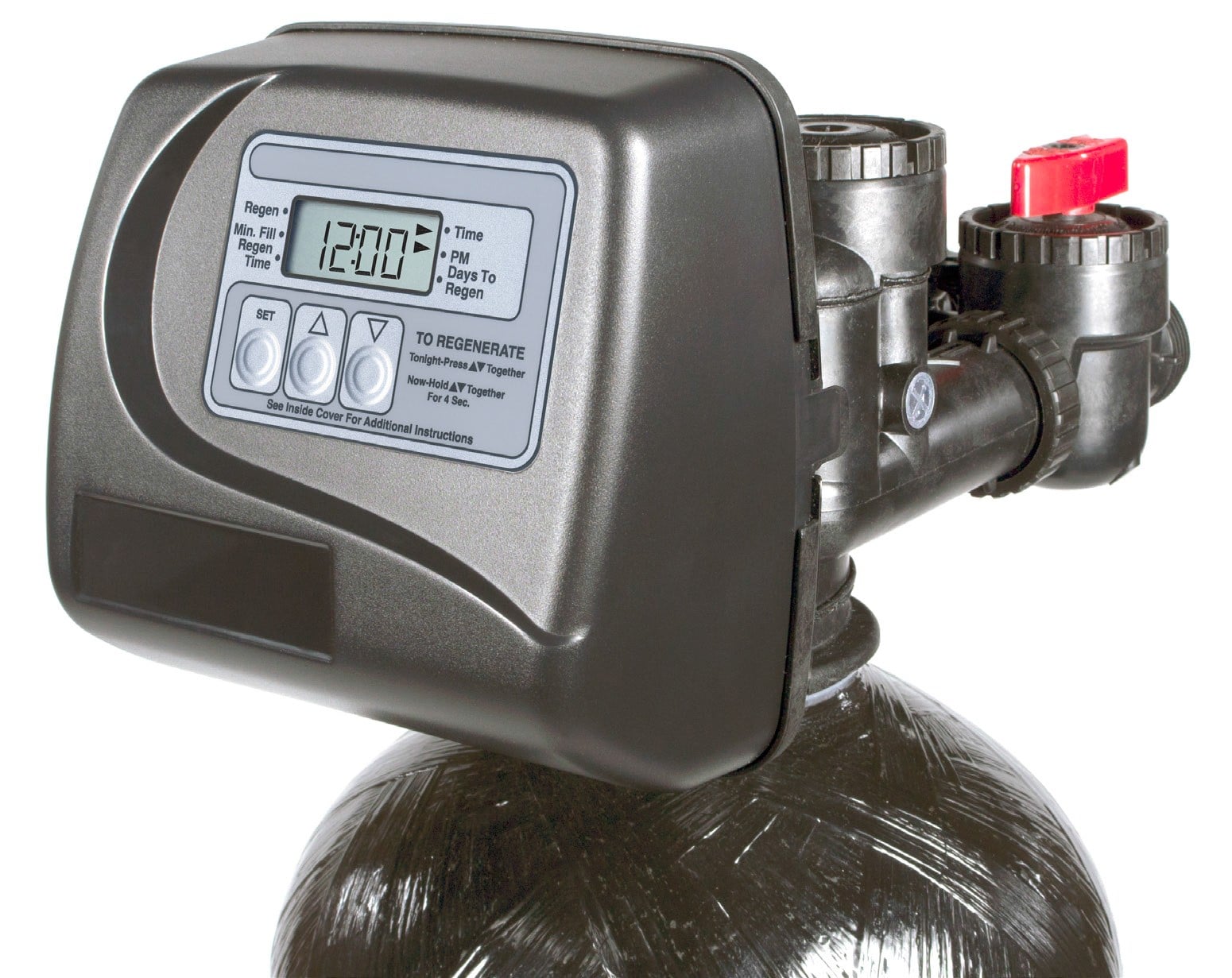

WS125 TC ön paneli: ekranda saat ve rejenerasyona kalan gün, altta elle rejenerasyon talimatı
Ön paneldeki etikete göre ok tuşlarına birlikte kısa basıldığında rejenerasyon o gecenin ayarlı saatine kurulur; tuşlar 4 saniye basılı tutulduğunda rejenerasyon hemen başlar. Ayrıntılı ayarlar için kapağın iç yüzündeki talimata bakılır.
Clack WS125 TC ile WS1TC Arasındaki Fark
İki valf aynı kontrol mantığını ve döngü sürelerini paylaşır; aralarındaki fark gövde ölçüsü ve debidedir:
| Değer |
WS1TC |
WS125 TC |
| Valf bağlantı çapı |
1″ |
1 1/4″ |
| Servis debisi (15 psi kayıp) |
27 gpm |
34 gpm |
| Ters yıkama debisi (25 psi kayıp) |
27 gpm |
32 gpm |
| Cv (servis / ters yıkama) |
7,0 / 5,4 |
8,8 / 6,4 |
| Dağıtıcı boru |
1,050″ (¾″ NPS) |
1,32″ (1″ NPS) veya 32 mm |
| Filtre tankı çapı |
6″–21″ |
6″–24″ |
Aynı anda çok sayıda musluk, duş ve cihazın çalıştığı tesisatlarda WS125 TC daha düşük basınç kaybıyla çalışır. Tank ağzınızdaki dağıtıcı borunun çapı da seçimi belirler: 32 mm boru kullanan tanklarda WS125 TC tercih edilir.
WS125 TC Valf Nasıl Devreye Alınır?
- Dağıtıcı boru tank ağzına göre kesilir ve valf tanka takılır; ardından giriş, çıkış, drenaj ve tuzlu su bağlantıları yapılır.
- Baypas konumundayken tesisat yıkanır, ardından tanka yavaşça su verilerek içerideki hava tahliye edilir.
- Günün saati ve rejenerasyon gün aralığı ön panelden ayarlanır; yumuşatma versiyonunda tuz tankı dolum değeri programlanır.
- İlk rejenerasyon elle başlatılır; drenajdan çıkan suyun berraklaştığı ve tuz tankından tuzlu su çekildiği kontrol edilir.
Rejenerasyon döngüsünde ters yıkama 3–12 dk, tuzlu su emme ve yavaş durulama 50–70 dk, ikinci ters yıkama 3–12 dk ve hızlı durulama 3–8 dk aralığındadır. Kurulum ayrıntıları için su yumuşatma cihazı montajı yazımıza bakabilirsiniz. Diğer modeller valfler, hazır sistemler filtrasyon sistemleri ve su yumuşatma cihazları kategorilerinde yer alır.
Musluktan içme suyu almak isteyen evler ve ofisler için su arıtma cihazı modellerimizi de inceleyebilirsiniz. Clack WS serisi için Clack valfler sayfamıza bakabilirsiniz. Proje ve ihalelerde poz numaralı su yumuşatma sistemleri istenebilir. Blogumuzdaki su yumuşatma cihazı nedir ve ne işe yarar yazısında konuyu ayrıntılı anlattık.
Clack WS125 TC Hakkında Sık Sorulan Sorular
WS125 TC hangi debiye kadar kullanılır?
Üretici bilgisine göre 15 psi basınç kaybında 34 gpm, yani yaklaşık 7,7 m³/saat servis debisi verir. Sistemin gerçek debisi tank çapına ve dolgu miktarına göre ayrıca hesaplanır.
WS125 TC su tüketimine göre rejenerasyon yapar mı?
Hayır. TC versiyonu zaman kontrollüdür ve rejenerasyonu yalnızca programlanan gün aralığına göre yapar. Tüketime göre rejenerasyon isteniyorsa aynı 1 1/4″ gövdeye sahip sayaçlı WS125 EI versiyonu tercih edilmelidir.
Rejenerasyonu elle başlatabilir miyim?
Evet. Ön paneldeki talimata göre ok tuşlarına birlikte basıldığında rejenerasyon gece saatine kurulur, 4 saniye basılı tutulduğunda ise hemen başlar.
WS125 TC hangi tank ağzına uyar?
Montaj tabanı 2 1/2″-8 NPSM dişlidir; standart 2 1/2″ ağızlı FRP tanklara takılır. Dağıtıcı boru olarak 1,32″ (1″ NPS) ya da 32 mm dış çaplı boru kullanılır.
Valf hangi kimyasallarla uyumludur?
Üretici bilgisine göre sodyum klorür, potasyum klorür, potasyum permanganat, sodyum bisülfit, klor ve kloraminlerin tipik konsantrasyonlarıyla uyumludur.
