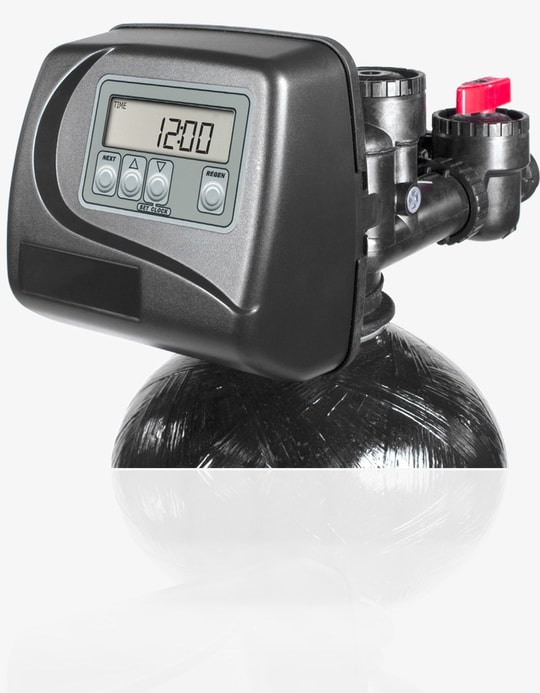

Clack WS125 EI Kontrol Valfi: 1 1/4″ Sayaçlı Yumuşatma Valfi, 7,7 m³/saat
Clack WS125 EI (WS1.25 EI), tekli ve iki tanklı su yumuşatma sistemlerinde rejenerasyonu dahili akış ölçerle ölçülen su tüketimine göre yöneten, elektronik kontrollü 1 1/4″ bir kontrol valfidir. Üretici bilgisine göre sayaç, baypas ve 1,25″ montaj kiti takılıyken 1 bar kayıpta 129 lpm (7,7 m³/saat) servis, 1,7 bar kayıpta 121 lpm (7,3 m³/saat) ters yıkama debisi verir. Üretici tablosuna göre 6″–21″ yumuşatma ve 6″–24″ filtre tanklarına uygundur. Döndürülebilen drenaj ve tuzlu su dirsekleri montajı kolaylaştırır; uyumlu dört konumlu baypas valfi ise bakım sırasında tesisata su verilmeye devam edilmesini sağlar.
Clack WS125 EI Valfin Öne Çıkan Özellikleri
- Dahili akış ölçer: Çıkış portunun yanına yerleştirilmiş sayaç, 0,95–129 lpm aralığında ± %5 doğrulukla ölçüm yapar; servis sırasında kolayca erişilir.
- Dört başlatma yöntemi: Rejenerasyon; sayaç anında, sayaç gecikmeli, zaman saati gecikmeli ya da basınç farkı yöntemlerinden biriyle başlatılır.
- Ayrıntılı ekran: Günün saati, rejenerasyona kalan gün, kalan hacim, anlık debi ve toplam tüketim ön panelden izlenir; saat 24 saat biçimindedir.
- Ayarlanabilir 6 döngü: Her rejenerasyon adımının süresi ayrı programlanır; ikinci ters yıkama isteğe bağlıdır. Tuzlu su emme, uygulamaya göre aşağı ya da yukarı akışlı yapılabilir.
- NSF sertifikaları: Üretici, WS1.25 EI için NSF/ANSI 44 ile NSF/ANSI/CAN 61 ve 372 sertifikalarını belirtir; valf malzemeleri çoğu rejenerantla kullanılabilir.
- Karışım vanası seçeneği: Tamamen yumuşak su istenmeyen hatlarda, yumuşatılmış suya bir miktar ham su eklenerek çıkış sertliği kullanım yerine göre ayarlanabilir.
Clack WS125 EI Valf Seçenekleri
| Seçenek |
Sistem yapısı |
Ne zaman tercih edilir? |
| Yumuşatma Valf - Volumetrik |
Tek tank, sayaçlı rejenerasyon |
Tüketimi gün içinde değişen, rejenerasyonun gece yapılabildiği sistemler |
| Yumuşatma Duplex |
İki tanklı (dubleks) yumuşatma sistemi için versiyon |
Rejenerasyon sırasında da yumuşak su gereken otel, site ve işletmeler |
Dubleks sistemde tanklardan biri servisteyken diğeri rejenerasyon yapabilir. Kurulumda gereken bağlantı ve iletişim parçalarını, sipariş öncesinde tesisat planınıza göre birlikte netleştirelim.
Clack WS125 EI Teknik Özellikler
| Özellik |
Bilgi |
| Marka ve model |
Clack WS1.25 EI (WS125 EI) |
| Valf bağlantı çapı |
1 1/4″ |
| Giriş ve çıkış bağlantı parçaları |
¾″ ile 1,5″ NPS arası |
| Servis debisi |
129 lpm (7,7 m³/saat), 34 gpm; 1 bar kayıpta |
| Ters yıkama debisi |
121 lpm (7,3 m³/saat), 32 gpm; 1,7 bar kayıpta |
| Çalışma basıncı |
1,4–8,6 bar (20–125 psi) |
| Çalışma sıcaklığı |
4–43 °C (40–110 °F) |
| Valf gövdesi |
Elyaf takviyeli kompozit |
| Sayaç |
± %5 doğruluk; 0,95–129 lpm; hacim aralığı 0,02–5.700 m³ |
| Toplayıcı |
0,001–9.999.000 m³ |
| Tank bağlantısı |
2 1/2″-8 NPSM |
| Dağıtıcı boru |
1,32″ dış çap (1″ NPS) veya 32 mm dış çap |
| Drenaj hattı |
¾″ veya 1″ NPT |
| Tuzlu su hattı |
3/8″ veya ½″ dış çaplı poli boru |
| Tank üstünden yükseklik |
187 mm (7 3/8″) |
| Ağırlık |
2 kg (4,5 lb) |
| Güç |
AC adaptör; üretici teknik tablosuna göre 15 V DC çıkış, 500 mA |
| Uygun tank çapı |
Yumuşatmada 6″–21″, filtrede 6″–24″ |

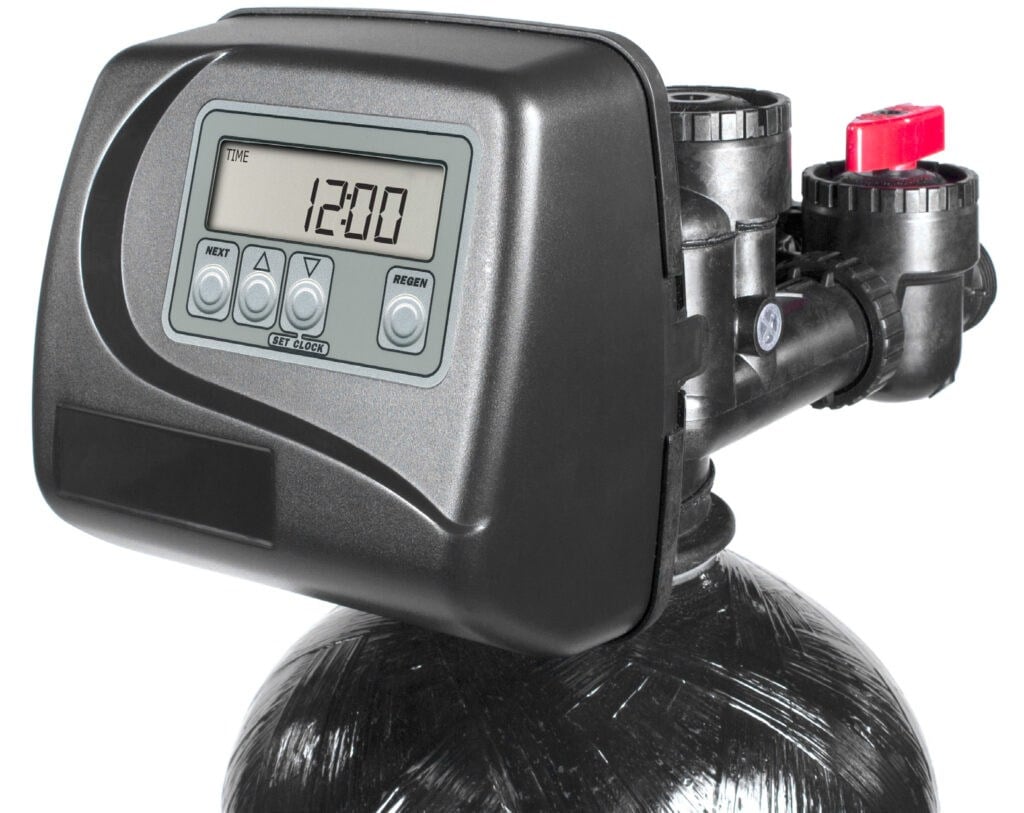

Clack WS125 EI valf tank üzerinde: ön panelde LCD ekran, arkada baypas valfi
WS125 EI'de tuzlu su emme ve yavaş durulama adımı 180 dakikaya kadar uzatılabilir; iki ters yıkama ile hızlı durulama adımlarının her biri 1–95 dk arasında seçilir. Tuz tankı dolumu için 0,1–99,0 aralığında değer girilir.
Clack WS125 EI Baypas Valfi
Valfin baypas grubu, giriş ve çıkış tarafında birer döner kollu vanadan oluşur. Kolların üzerindeki yön okları, suyun hangi yoldan aktığını gösterir. Bu sayede servis ya da arıza durumunda tesisata su vermeye devam edilebilir.
- Normal: Su valften ve tanktan geçerek arıtılır.
- Baypas: Su valfe girmeden doğrudan tesisata gider; bakım sırasında kullanılır.
- Teşhis: Tesisata su verilirken valf ayrıca kontrol edilebilir.
- Kapatma: Valfe ve tesisata giden su kesilir.

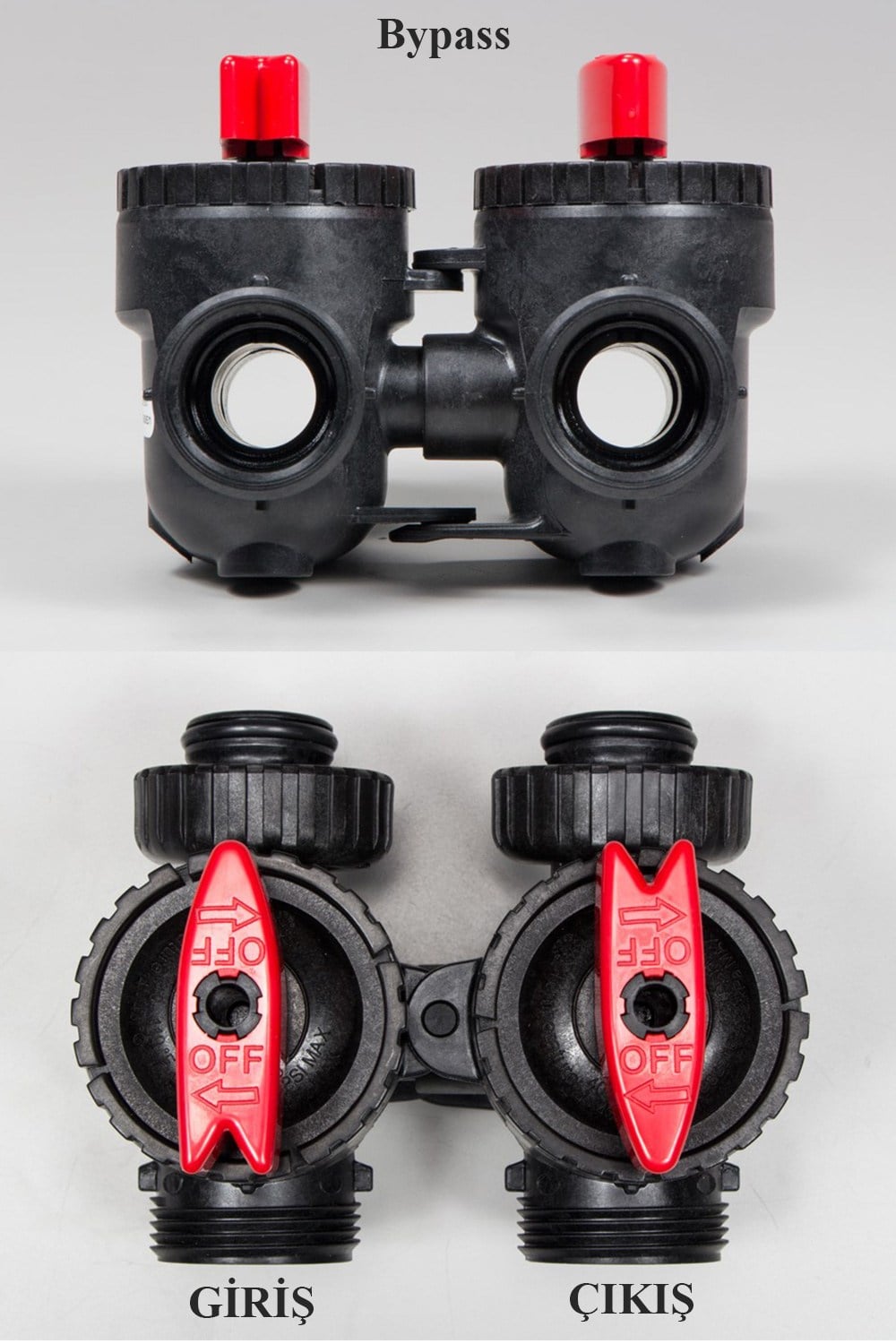

WS125 EI baypas grubu: üstten ve önden görünüm, giriş ve çıkış kolları
Radyal contalar, yan yana ve yukarı-aşağı yöndeki küçük tesisat kaçıklıklarını tolere eder; bağlantıların yalnızca elle sıkılması yeterlidir. Rotordaki dahili yağlanmış o-ring, kolların daha az sürtünmeyle dönmesini sağlar.
Clack WS125 EI Montaj Ayrıntıları
- Üretici bilgisine göre 1,32″ dağıtıcı boru, tank ağzının ½″ üzerinde kalacak şekilde kesilir.
- Standart ¾″ erkek NPT, 90° drenaj dirseği 180° döndürülerek drenaj hattına göre yönlendirilir.
- 3/8″ sıkıştırmalı tuzlu su dirseği 270° döner; tuz tankı valfin hangi yanında olursa olsun bağlantı kolaydır.
- Drenaj ve tuzlu su dirsekleri kilitli klipsle tutulur; klips çıkarılarak dirsekler kolayca sökülür.
Valfe uygun FRP tank, tuz tankı ve iç donanım için boş tanklar ve ekipmanları ile tuz tankları kategorilerimize bakabilirsiniz. Diğer markalar valfler sayfasında, hazır sistemler su yumuşatma cihazları kategorisinde yer alır.
Arıtılan su içme amaçlı kullanılacaksa hattın sonuna ters ozmozlu bir su arıtma cihazı eklenmesi önerilir. Clack WS serisi için Clack valfler sayfamıza bakabilirsiniz. Kazan ve boyler hatlarını kireçten korumak için kazan dairesi su yumuşatma cihazı modelleri kullanılır. Konunun ayrıntıları için su yumuşatma cihazı nedir ve ne işe yarar yazımızı okuyabilirsiniz.
Clack WS125 EI Hakkında Sık Sorulan Sorular
WS125 EI'yi 1″ WS1 EI'den ayıran nedir?
WS125 EI, 1 1/4″ gövdesiyle 129 lpm servis ve 121 lpm ters yıkama debisi verir; tekli WS1 EI'de bu değerlerin ikisi de 102 lpm'dir. Ayrıca 1,32″ ya da 32 mm dağıtıcı boru kullanır ve filtrede 24″ çapa kadar tanklara uygundur.
Yumuşatma Duplex seçeneği ne zaman gerekir?
Gün boyunca, rejenerasyon sırasında bile yumuşak su gereken tesislerde iki tanklı dubleks sistem tercih edilir. Tanklardan biri rejenerasyondayken diğeri servis verebilir.
Baypas valfi bakım sırasında nasıl kullanılır?
Kollar baypas konumuna alındığında su valfe girmeden tesisata gider. Böylece valf veya tank üzerinde çalışılırken binaya su verilmeye devam edilir.
Valf hangi tank çaplarına uygundur?
Üretici tablosuna göre yumuşatmada 6″ ile 21″, filtre uygulamalarında 6″ ile 24″ arasındaki tank çaplarında kullanılır.
Akış ölçere bakım için nasıl ulaşılır?
Akış ölçer, valfin çıkış portunun yanına yerleştirilmiştir; bu konum bakım ve temizlik sırasında kolay erişim sağlar. Üretici bilgisine göre 129 lpm'ye kadar olan debileri ± %5 doğrulukla ölçer.
