Aqualine ES-110 Ultraviyole Cihazı: 2 Lambalı, 10 m³/saat Endüstriyel UV Sistemi
ES-110, Aqualine'ın çok lambalı ES serisinin ilk modelidir ve saatte 10 m³'e kadar suyu UV-C ışığıyla, kimyasal kullanmadan dezenfekte eder. Paslanmaz gövdenin içinde, her biri kendi quartz kılıfında çalışan 2 UV lambası bulunur; lambaların toplam gücü 130 W'tır. Giriş ve çıkış ağızları 1 1/2″ dış dişlidir; ölçü çizimine göre cihaz 945 mm boyunda ve 200 mm yüksekliğindedir ve iki ayak üzerinde yatay olarak çalışır. Sanayi tipi ters ozmoz sistemlerinin çıkışında, fabrikaların ve otellerin ana hattında kullanılır; Pro ya da Plus dijital pano ile sunulur.
ES-110'un Öne Çıkan Özellikleri
- İki lambalı yapı: 10 m³/saatlik debi iki ayrı lambanın ışığıyla karşılanır; her lamba kendi quartz kılıfının içinde sudan ayrı çalışır.
- Yatay, ayaklı gövde: Gövdenin altındaki iki paslanmaz ayak, tabanlarındaki deliklerden zemine ya da bir kaideye sabitlenebilir.
- 1 1/2″ dişli bağlantı: Giriş ve çıkış ağızları gövdenin üst tarafında, iki uçta yer alır.
- 304 paslanmaz çelik: Korozyona dayanıklı gövde, 8 bar çalışma basıncına uygundur.
- Light Tech lambalar: Üretici bilgisine göre ISO 9001 sertifikalı üreticinin lambaları ortalama 9.000 saat kullanılır.
- Modele özel pano: Pro ya da Plus dijital pano, ES-110'un iki lambasını besleyecek şekilde bu modele göre hazırlanır.

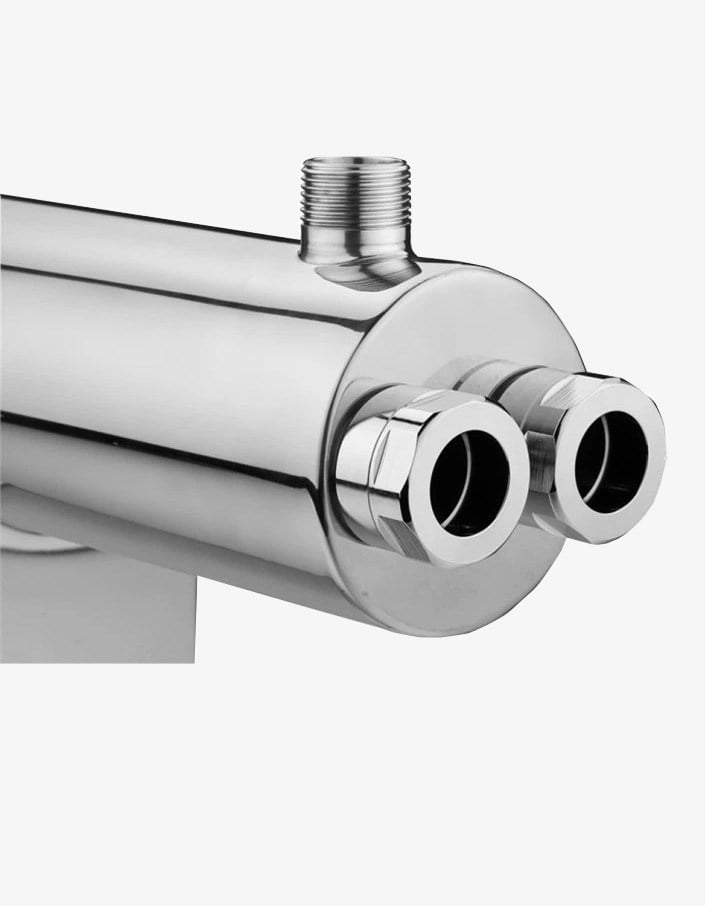

ES-110 gövde kapağı: iki lamba girişi ve üstte 1 1/2″ bağlantı
ES-110 Pano Seçenekleri
| Seçenek |
Özellikler |
| Pro Panolu |
İki lambayı besleyen ve çalışma durumunu gösteren elektronik kontrol panosu |
| Plus Dijital Panolu |
Dijital gösterge, elektronik çalışma saati, lamba ömrü dolduğunda uyarı, arıza göstergesi, sesli arıza bildirimi ve alarm röle çıkışı |
İki lambalı bir cihazda lambalardan birinin sönmesi dışarıdan kolay anlaşılmaz. Plus dijital pano bu durumu arıza göstergesi ve sesli bildirimle hemen haber verdiği için vardiyalı çalışan tesislerde tercih edilir.
ES-110 Ultraviyole Cihazı Teknik Özellikleri
| Özellik |
Bilgi |
| Model |
Aqualine ES-110 |
| Debi |
10 m³/saat |
| Giriş ve çıkış bağlantısı |
1 1/2″ dişli (dış dişli) |
| Lamba sayısı ve markası |
2 adet, Light Tech |
| Toplam lamba gücü |
130 W |
| Ortalama lamba ömrü |
9.000 saat |
| Gövde |
304 kalite paslanmaz çelik |
| Yerleşim |
Yatay, 2 ayaklı |
| Ölçüler (boy × yükseklik) |
945 × 200 mm (ölçü çizimine göre) |
| Elektrik |
220 V, 50 Hz |
| Çalışma basıncı |
8 bar |
| Çalışma sıcaklığı |
2–40 °C |

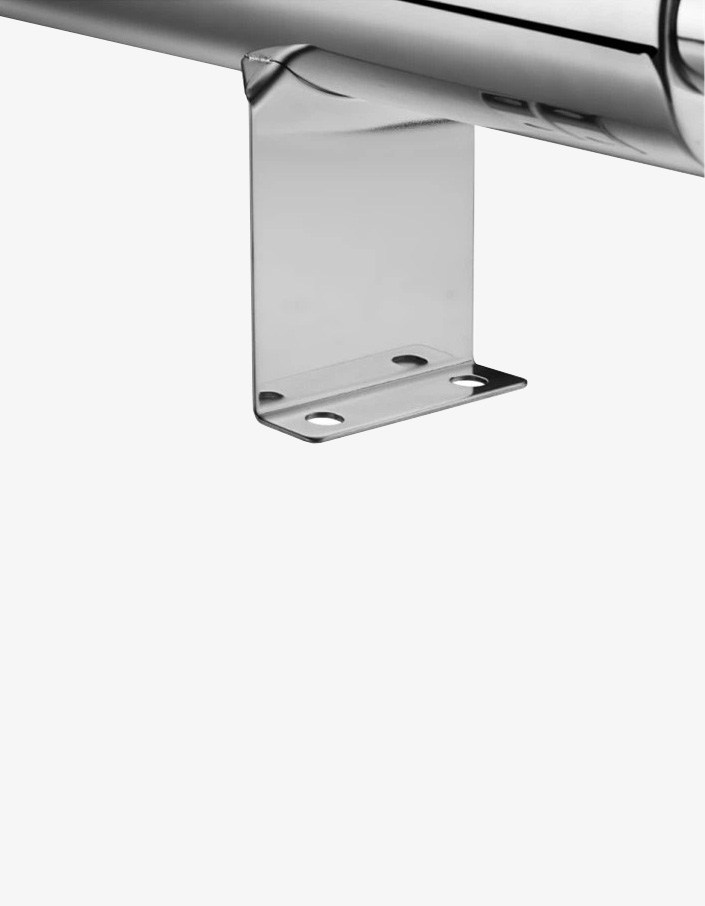

ES serisi gövdeyi taşıyan, sabitleme delikli paslanmaz ayak
ES-110 Serinin Neresinde?
| Model |
Debi |
Lamba |
Bağlantı |
| E-505 |
5 m³/saat |
1 adet, 65 W |
1″ dişli |
| ES-110 |
10 m³/saat |
2 adet, toplam 130 W |
1 1/2″ dişli |
| ES-115 |
15 m³/saat |
3 adet, toplam 195 W |
1 1/2″ dişli |
Saatte 5 m³'ün üzerindeki debilerde E serisinin tek lambalı modelleri yetersiz kalır ve ES-110 devreye girer. ES-110 ile ES-115 aynı 1 1/2″ bağlantıyı kullandığından, tüketimin artması beklenen tesislerde boru çapı değiştirilmeden bir üst modele geçilebilir.
Ters Ozmoz Sistemlerinde ES-110
Sanayi tipi ters ozmoz sistemlerinde membrandan çıkan su, ürün tankında bekledikten sonra kullanım hattına basılır. Tankta bekleyen suda mikrobiyolojik üreme olabileceği için UV cihazı tankın çıkışına, dağıtım pompasından sonra yerleştirilir. ES-110, saatte 10 m³'e kadar basılan arıtılmış suyu bu noktada dezenfekte eder. Ters ozmoz suyu çok berrak olduğundan UV ışığı suya kolayca nüfuz eder ve quartz kılıflarda birikme yavaş gerçekleşir.
Ters ozmozun çalışma prensibini ters ozmoz su arıtma cihazı yazımızda, sanayi tipi sistemleri ise endüstriyel su arıtma kategorimizde bulabilirsiniz.
ES-110 Kullanım Alanları
- Sanayi tipi ters ozmoz sistemlerinin ürün suyu hattı
- Gıda ve içecek üretiminde proses suyu
- Otel, yurt ve site gibi çok kullanıcılı yapıların ana hattı
- Kuyu suyu kullanan fabrika ve tarım işletmeleri
Bulanık sularda cihazdan önce kum ve kartuş filtre kullanılmalıdır; uygun seçenekleri filtrasyon sistemleri sayfamızda bulabilirsiniz.
Not: ES-110 suyu mikrobiyolojik açıdan dezenfekte eder; sertlik, demir, nitrat veya çözünmüş tuzları azaltmaz.
ES-110 Montaj ve Bakım
- Cihazı ayakları üzerinde yatay konumda, düz bir zemine yerleştirin ve ayak deliklerinden sabitleyin.
- Lambaların çekildiği kapak tarafında, gövde boyuna yakın bir boş alan bırakın.
- Giriş ve çıkışa kesme vanası ve by-pass hattı koyun; dezenfeksiyonu kontrol etmek için cihazın öncesine ve sonrasına birer numune alma vanası ekleyin.
- İki lambayı kılıflarına yerleştirip soketlerini takın; sızdırmazlığı kontrol ettikten sonra panoya enerji verin.
İki lamba aynı süre çalıştığı için 9.000 saatin sonunda birlikte değiştirilmeleri önerilir. Lamba değişiminde her iki quartz kılıf da temizlenir ve o-ringler kontrol edilir. Yedek lamba, kılıf ve pano için UV yedek parçaları, diğer modeller için UV cihazları sayfalarına bakabilirsiniz.
Güvenlik: Lamba değişiminden önce panonun elektriğini kesin ve gövdedeki basıncı boşaltın; çalışan lambalara çıplak gözle bakmayın.
Mutfakta doğrudan içme suyu için tezgah altı bir su arıtma cihazı da bu sistemi tamamlar. Ön arıtmadan sonra yüksek debide ters ozmoz için sanayi tipi ters ozmoz sistemleri kullanılır. Aqualine ürünleri ESLI tarafından sunulur; ESLI'nin diğer ürünleri için Esli su arıtma sayfamıza bakabilirsiniz. Seçim yaparken sanitasyon ve dezenfeksiyon arasındaki farklar başlıklı rehberimiz de yol gösterir.
ES-110 UV Cihazı Hakkında Sık Sorulan Sorular
ES-110 dikey olarak monte edilebilir mi?
ES-110 gövdesi ve iki ayağı yatay kullanım için tasarlanmıştır. Dikey gövdeli bir çözüm gerekiyorsa ES-150 ve üzerindeki modeller dikey yapıdadır.
Lambalardan biri arızalanırsa ne olur?
Arızalı lamba söndüğünde suya uygulanan UV dozu düşer. Plus dijital pano bu durumu arıza göstergesi ve sesli bildirimle haber verir; arızalı lamba aynı tipte yenisiyle hemen değiştirilmelidir.
UV cihazı ters ozmozdan önce mi, sonra mı kullanılır?
Son dezenfeksiyon için ters ozmozun ürün tankından sonra kullanılır. Membranları mikrobiyolojik kirlenmeye karşı korumak amacıyla ön arıtmada da UV kullanılabilir; bu durumda cihaz besleme suyunun debisine göre seçilir.
ES-110 ne kadar elektrik gücü kullanır?
İki lambanın toplam gücü 130 W'tır ve cihaz 220 V, 50 Hz şebekeyle çalışır. Pano, topraklı ve sigortalı bir hatta bağlanmalıdır.
ES-110 için yedek pano nasıl seçilir?
Pano modele özeldir. ES-110 için ES 110 Pro ya da ES 110 Plus pano kullanılmalıdır; başka bir modelin panosu lamba sayısı ve gücü uymadığı için kullanılmaz.
