Aqualine EA-7200 Ultraviyole Cihazı: 600 m³/saat, 24 Lambalı UV Reaktörü
EA-7200, Aqualine EA serisinin saatte 600 m³ debiye ulaşan yüksek kapasiteli ultraviyole reaktörüdür. 24 UV lambası, toplam 7.560 W güç ve 12″ flanşlı bağlantılarıyla büyük su arıtma tesislerinin ana hattına yerleştirilir ve kesintisiz çalışmada günde 14.400 m³ suyu kimyasal eklemeden dezenfekte eder. 304 kalite paslanmaz çelik gövdesi 8 bar çalışma basıncına uygundur; lambalar ISO 9001 sertifikalı Light Tech üretimidir. Sanayi tipi ters ozmoz tesislerinin ürün suyu hattında ve büyük kapasiteli kullanma suyu tesislerinde son dezenfeksiyon basamağı olarak kullanılır.
EA-7200 UV Reaktörünün Öne Çıkan Özellikleri
- 24 lamba, 7.560 W: Saatte 600 m³ su, her biri ayrı quartz kılıf içinde çalışan 24 lambanın ışık alanından geçer.
- 12″ flanşlı giriş ve çıkış: Büyük tesislerin ana toplama ve dağıtım hatlarına doğrudan bağlanır.
- Paslanmaz çelik reaktör: Gövde 304 kalite paslanmaz çelikten üretilmiştir ve en fazla 8 bar çalışma basıncına uygundur.
- Suyun kimyası değişmez: Ters ozmozdan çıkan düşük mineralli suya madde eklenmez; iletkenlik ve pH aynı kalır.
- Kimyasal lojistiği yok: Bu ölçekte klorlamanın gerektirdiği kimyasal tedariki, depolama ve dozaj ekipmanı gerekmez.
- Planlanabilir lamba ömrü: Light Tech lambaların ortalama ömrü 9.000 saattir.
EA-7200 Ultraviyole Cihazı Teknik Özellikler
| Özellik |
Bilgi |
| Model |
Aqualine EA-7200 |
| Debi |
600 m³/saat |
| Günlük kapasite (24 saat çalışmada) |
14.400 m³ |
| Giriş ve çıkış bağlantısı |
12″ flanşlı |
| Toplam güç |
7.560 W |
| Lamba sayısı ve markası |
24 adet, Light Tech |
| Ortalama lamba ömrü |
9.000 saat |
| Gövde |
304 kalite paslanmaz çelik |
| Elektrik |
220 V, 50 Hz |
| Çalışma basıncı |
8 bar |
| Çalışma sıcaklığı |
2–40 °C |

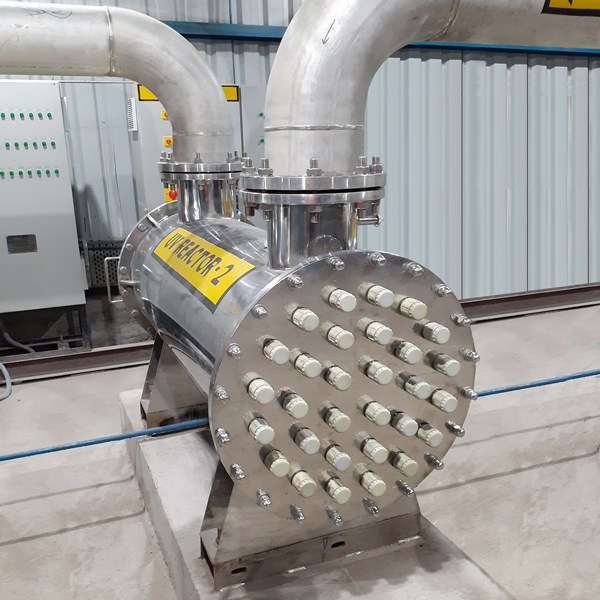

Büyük debili hatta flanşla bağlanmış çok lambalı UV reaktörü (örnek uygulama)
Ters Ozmoz Tesislerinde ve Büyük Hatlarda EA-7200
Ters ozmoz membranları mikroorganizmaların büyük bölümünü tutar; ancak membran sonrasındaki boru hatları, ürün suyu tankları ve dağıtım şebekesi yeniden mikrobiyolojik kirlenmeye açıktır. EA-7200, ürün suyu tankının çıkışına ya da dağıtım pompasının sonrasına yerleştirilerek suyun kullanıma çıkmadan önce son kez dezenfekte edilmesini sağlar.
Membranlardan önce kullanıldığında ise besleme suyundaki mikrobiyolojik yükü azaltarak membran yüzeyinde biyolojik kirlenme (biofouling) oluşma riskini düşürmeye yardımcı olur. Bu konumda UV'den önce etkili bir filtrasyon bulunmalıdır. Ters ozmozun çalışma mantığını ters ozmoz su arıtma cihazı yazımızda, membran seçeneklerini endüstriyel membranlar ve membran kapları kategorimizde bulabilirsiniz.
Ters ozmoz dışındaki başlıca kullanım yerleri:
- Bölge ve şehir ölçeğindeki su depolarının çıkışı
- Organize sanayi bölgelerinin merkezi su dağıtımı
- Geniş tarımsal sulama şebekeleri
- Büyük debili proses ve soğutma suyu hatları
Tesis ölçeğinde çözümler için endüstriyel su arıtma sayfamızı inceleyebilirsiniz.
EA-7200 Elektrik ve Devreye Alma
Cihaz 220 V, 50 Hz ile beslenir ve 24 lambanın toplam gücü 7.560 W'tır. Bu yük için besleme kablosu, sigorta ve kaçak akım koruması bir elektrik yetkilisi tarafından hesaplanmalıdır. Kesintisiz çalışmada günlük enerji tüketimi yaklaşık 181 kWh'tir.
- 12″ flanşlar uygun conta ve cıvatalarla bağlanır; boru hattı reaktörden bağımsız mesnetlerle taşınır.
- Reaktör yavaşça doldurulur, içindeki hava tahliye edilir ve hat basıncının 8 bar'ı aşmadığı doğrulanır.
- Sızdırmazlık kontrol edildikten sonra lambalar enerjilendirilir ve 24 lambanın da çalıştığı tek tek kontrol edilir.
- İlk işletmede cihaz çıkışından numune alınarak laboratuvarda mikrobiyolojik analiz yaptırılır.
24 Lambalı Sistemde Bakım Planı
Lambaların ortalama ömrü 9.000 saattir. 24 lambanın aynı bakımda değiştirilmesi, tüm lambaların benzer UV-C çıkışında çalışmasını sağlar ve bakım kayıtlarını sadeleştirir. Yeterli sayıda yedek lambanın önceden temin edilmesi, cihazın uzun süre devre dışı kalmasını önler. Quartz kılıflar suyun kireç ve demir içeriğine göre temizlenir; her kılıfın o-ringleri bu sırada kontrol edilir. Yedek parçalar için UV yedek parçaları sayfamıza bakabilirsiniz.
Güvenlik: Bakımdan önce enerjiyi kesin ve reaktörü basınçsız bırakın; yanan lambalara çıplak gözle bakmayın. Kullanılmış UV lambaları cıva içerdiğinden elektronik atık olarak teslim edilmelidir.
Kullanım suyu hazırlandıktan sonra içme suyu için ayrı bir su arıtma cihazı kullanılabilir. Ön arıtmadan sonra yüksek debide ters ozmoz için sanayi tipi ters ozmoz sistemleri kullanılır. Daha fazla bilgi için sanitasyon ve dezenfeksiyon arasındaki farklar başlıklı yazımıza bakabilirsiniz.
EA-7200 Hakkında Sık Sorulan Sorular
EA-7200 günde ne kadar su arıtır?
Saatte 600 m³ debiyle, kesintisiz çalışmada günde 14.400 m³ suyu dezenfekte eder.
Ters ozmoz tesisinde UV cihazı nereye konur?
Genellikle ürün suyu tankının çıkışına ya da dağıtım pompasından sonraya yerleştirilir. Membran besleme suyundaki mikrobiyolojik yükü azaltmak için membranlardan önce de kullanılabilir.
7.560 W güç için nasıl bir elektrik hattı gerekir?
Cihaz 220 V, 50 Hz ile çalışır ve tek başına 7.560 W yük çeker. Bu yüke uygun kablo, sigorta ve kaçak akım rölesi, tesisin elektrik projesini yapan yetkili kişi tarafından belirlenmelidir.
24 lambadan biri arızalanırsa ne olur?
Diğer 23 lamba çalışmaya devam eder, ancak reaktördeki UV gücü sönen lambanın payı kadar azalır. Bu nedenle arızalı lamba ilk fırsatta yenilenmelidir.
12″ hatta daha küçük bir model kullanılabilir mi?
Belirleyici olan bağlantı çapı değil debidir. Hattın debisi 600 m³/saate yakınsa bu model ya da paralel çalışan birden fazla cihaz gerekir; daha düşük debilerde küçük modeller redüksiyonla bağlanabilir.
